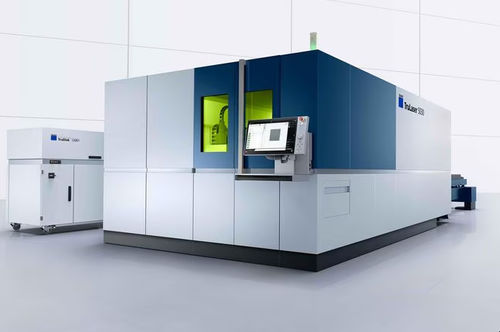

Schneide- und Graviermaschine / 2D-Laser TruLaser 5030 fiber

Faserlaserfür Aluminiumfür Stahl

Überblick
Die TruLaser 5030 fiber, TruLaser 5040 fiber und TruLaser 5060 fiber sind 2D-Faserlaserschneidmaschinen für hohe Vorschübe, reproduzierbare Teilequalität und skalierbare Automatisierung. Mit TruFiber-Laserquellen von 6 kW bis 24 kW bieten sie schnelles Schneiden für ein breites Materialspektrum und reduzieren die Bedienereinbindung durch integrierte Assistenz- und Automatisierungsfunktionen.

Hauptvorteile

• Geringere Bauteilkosten durch hohe Maschinendynamik und schnelle Achsbewegungen für komplexe Konturen.
• Hohe verfügbare Laserleistung (bis 24 kW) und Active Speed Control für konstante Schnitte und weniger Ausschuss.
• BrightLine fiber und optimierte Düsen für verbesserte Schnittkantenqualität und zuverlässige Teileentnahme.
• Highspeed / Highspeed Eco Modi zur Steigerung des Durchsatzes und Reduzierung des Stickstoffverbrauchs (Highspeed Eco ≈70% Einsparung).
• Smart Nozzle Automation und LensLine zur Erhaltung von Düse und Linse mit minimalem Eingriff.
• Touchpoint HMI für intuitive Bedienung und schnellere Inbetriebnahme.
• Großformat-Fähigkeit und CoolLine für feine Konturen in dickem Baustahl.

Anwendungen & Materialien
Geeignet für das Schneiden von dünnen bis dicken Blechen aus Baustahl, Edelstahl, Aluminium, Kupfer und Messing. Prozesse wie BrightLine fiber, FlexLine, CoolLine, Nanojoints/Microjoints und Highspeed-Varianten ermöglichen die Anpassung an Material, Dicke und erforderliche Kantenqualität.

Assistenten & Automatisierung

• Part Station und Part Separator für effizientes Sortieren und Handling.
• Sorting Guide (Kameraassistenz), Smart Rerun zur autonomen Fortsetzung nach leichten Kollisionen und MobileControl für Fernbedienung.
• LoadMaster, LiftMaster und Lagerintegrationen für halb- bis vollautomatisches Be- und Entladen und Produktionszellen.

Prozesssicherheit & Qualitätsfunktionen

• Active Speed Control: Überwacht den Schnittspalt und passt die Vorschubgeschwindigkeit an, um stabile Schnitte trotz Materialschwankungen zu gewährleisten.
• DetectLine: kamerabasierte Blechpositionierung und Fokuseinstellung.
• Cutting Assistant: Parameteroptimierung mit KI-gestützten Empfehlungen.
• PierceLine: überwachte Punktschweiß-/Anstanzprozesse zur Verkürzung der Taktzeit und Verbesserung der Qualität.
• Smart Nozzle Automation & LensLine: automatische Erkennung und Korrektur zur Verlängerung der Bauteillebensdauer und Anlagenverfügbarkeit.

Technische Daten (Auszug)

• Modelle: TruLaser 5030 fiber, TruLaser 5040 fiber, TruLaser 5060 fiber.
• Laserquellen: TruFiber 6001 / 9001 / 12001 / 24001 (6 kW–24 kW).
• Maximale Simultan-Geschwindigkeit: 280 m/min.
• Arbeitsbereich Beispiele: 5030 — X 3000 × Y 1500 mm; 5040 — X 4000 × Y 2000 mm; 5060 für größere X-Bereiche.
• Abmessungen (L × B × H) Beispiele: 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm.
• Maschinengewicht (Basis): ca. 11.700 kg (5030) / 14.300 kg (5040).
• Max. Werkstückgewicht ohne Schwerlastpalettenwechsler: 5030 — 1.100 kg; 5040 — 2.000 kg; höhere Werte mit Schwerlastoption.
• Maximale Blechdicken indikativ nach TruFiber: 6001 ≈ 25 mm (Baustahl); 9001 ≈ 30–40 mm; 12001/24001 ≈ 30–60 mm je nach Paket und Material.
• Typischer Produktionsleistungsbedarf (ca.): 6001 — 11 kW; 9001 — 14,5 kW; 12001 — 16 kW; 24001 — 27 kW.
