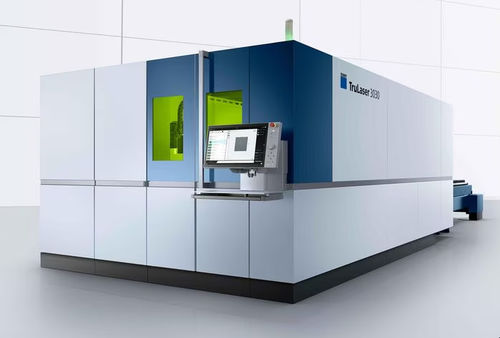

2D-Laser-Schneidemaschine TruLaser 3030 fiber

für Aluminiumfür Edelstahlfür Stahl

Überblick
Produktfamilie von 2D‑Faserlaserschneidmaschinen, ausgelegt für Flexibilität und Produktivität. TruLaser 3030 fiber, TruLaser 3040 fiber, TruLaser 3060 fiber und TruLaser 3080 fiber verwenden TruFiber‑Festkörperlaser und BrightLine fiber für hohe Kantenqualität und einfache Teileentnahme. Umfangreiche Prozessfunktionen und Assistenzsysteme erhöhen die Verfügbarkeit und reduzieren Bedienereingriffe.

Hauptmerkmale

• BrightLine fiber: höchste Kantenqualität für einfachere Teileentnahme und weniger Nachbearbeitung
• CoolLine: gezielte Kühlung für filigranes Schneiden in dickem Baustahl
• Drop&Cut: kamera-geführtes Platzieren zur Produktion von Teilen aus Resttafeln
• Intuitive Bedienung: großes Touchdisplay mit integrierten Schneidparametern
• Condition Guide: kontinuierliche Überwachung des Maschinenzustands zur Erhöhung der Verfügbarkeit
• Smart Collision Prevention: reduziert Kollisionsrisiken und minimiert Microjoints
• DetectLine: kamerabasierte Lageerkennung für präzise Nacharbeit
• Highspeed / Highspeed Eco: Düsendesign senkt Stickstoffverbrauch und erhöht Durchsatz
• TruFiber‑Optionen bis 24 kW für hohe Produktivität bei mittleren und dicken Blechen

Anwendungsbeispiele

• Schnellschneiden in Dünnblech
• Bearbeitung von Buntmetallen mit TruFiber
• Verarbeitung von folienbeschichteten Blechen
• Schnitt in dickem Baustahl mit CoolLine und Schneidpaketen
• Automatisierungsfähige Lösungen für Be- und Entladung, Sortierung und Lagerintegration

Optionen / Assistenzsysteme

• Nanojoints: minimale Fixierung im Restgitter für einfachere Teileentnahme
• Part Station: effizientes Sortieren und mobile Handhabung gelöster Teile
• Fiber Care: erhöhte Verfügbarkeit und Service‑Teile für TruFiber bei Servicevereinbarung
• Smart Rerun: autonome Fortführung nach leichter Kollision oder Schnittfehler
• AdjustLine: einfache Anpassung an unterschiedliche Materialgüten
• Sorting Guide: kamerabasiertes Assistenzsystem für Entnahme und Sortierung
• MobileControl App: Bedienung und Überwachung per Tablet
• Dot Matrix Code: Laseraufgebrachte 2D‑Codes zur Teileidentifikation
• EdgeLine Bevel: Fasen und Abrundungen direkt auf der Maschine
• RotoLas: Rohr‑ und Profilbearbeitung auf der 2D‑Maschine

Merkmale / Technische Spezifikationen

• Abmessungen (je Modell): Länge / Breite / Höhe — TruLaser 3030 fiber: 9229 mm / 6145 mm / 2200 mm; TruLaser 3040 fiber: 11200 mm / 6373 mm / 2200 mm; TruLaser 3060 fiber: 15450 mm / 6878 mm / 2200 mm; TruLaser 3080 fiber: 19620 mm / 6968 mm / 2200 mm
• Gewicht (Grundmaschine): 3030: 11700 kg; 3040: 14300 kg; 3060: 19800 kg; 3080: 21850 kg
• Max. Geschwindigkeit (simultan): 170 m/min (alle Modelle)
• Arbeitsbereich X / Y: 3030: 3000 mm / 1500 mm; 3040: 4000 mm / 2000 mm; 3060: 6000 mm / 2500 mm; 3080: 8000 mm / 2500 mm
• Max. Werkstückgewicht (Beispiele): ohne Schwerlastpalettenwechsler — 3030: 1100 kg; 3040: 2000 kg; 3060: 2900 kg; 3080: 4710 kg; mit Schwerlastpalettenwechsler — 3030: 1800 kg; 3040: 3300 kg; 3060: 4900 kg; 3080: 7850 kg
• TruFiber Varianten & beispielhafte maximale Dicken: TruFiber 4000 (4 kW): Baustahl bis 22 mm (25 mm mit Paket); Edelstahl 20 mm (35 mm mit Paket); Aluminium 20 mm; Kupfer/Messing 8 mm. TruFiber 6001 (6 kW): Baustahl bis 25 mm (32 mm Paket); Edelstahl bis 25 mm (35 mm Paket); Aluminium 25 mm; Kupfer/Messing 10 mm. Höhere Leistungen (9/12/24 kW) erhöhen die maximalen Dicken (z. B. bis 40–60 mm je nach Paket).
• Leistungsaufnahme / Durchschnittswerte: TruFiber 4001 ≈ 10 kW; 6001 ≈ 11 kW; 9001 ≈ 14,5 kW; 12001 ≈ 16 kW; 24001 ≈ 27 kW
• Prozesse & Optionen: BrightLine fiber, Highspeed / Highspeed Eco, CoolLine, FlexLine, EdgeLine Bevel, RotoLas, Smart Rerun, DetectLine, Sorting Guide, Drop&Cut, Nanojoints, PierceLine, integrierter Gasmischer, Touchpoint HMI, Cutting Assistant
• Hinweis: Technische Grenzwerte hängen von gewählter Laseroption und Ausstattung ab; Produktprogramm kann länderspezifisch variieren.
