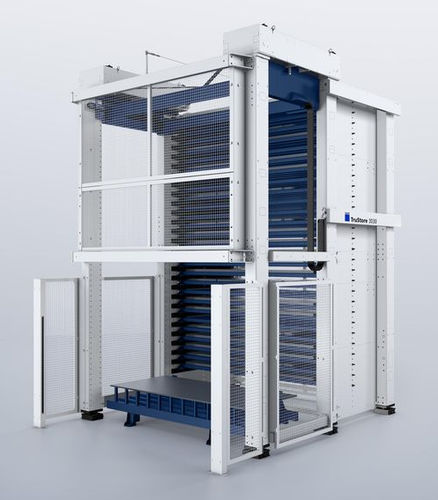

Vertikales automatisches Lagersystem TruStore 3000 series

Palettenkompaktmodular

Überblick
Die TruStore Series 3000 ist ein modulares Turmlagersystem für Blechmaterial. Es reduziert den Platzbedarf, lässt sich schrittweise bis zu voll automatisierten Mehrmaschinen‑Zellen erweitern und kann an TRUMPF 2D‑Laserschneidanlagen, Stanz‑/Stanz‑Laser‑Maschinen und Biegemaschinen angeschlossen werden. Lagerfachhöhen sind in 90, 170 oder 260 mm verfügbar; es gibt Varianten für Großformat und Maxiformat.

Wichtigste Merkmale

• Erhöhte Maschinenlaufzeit: automatische Materialversorgung maximiert die produktive Laufzeit.
• Platzersparnis: Reduzierung der Aufstellfläche um bis zu ca. 85 % gegenüber konventionellen Lösungen.
• Modulare Skalierbarkeit: Ausbau von Einfachturm zu Doppelturm und Ergänzung mit Automatisierungsmodulen möglich.
• Hohe Lagerkapazität: Konfigurationen bis zu ca. 210 t im Großformat möglich.
• Bestandsübersicht: Integration mit der Software Oseon für transparente Lager‑ und Bestandsdaten.

Ausstattung & Optionen

• Be‑/Entladeformate: Großformat (ca. 3000 x 1500 mm) mit ~3000 kg pro Fach; Maxiformat (ca. 4000 x 2000 mm) mit ~5000 kg pro Fach.
• Einstellbare Lagerfachhöhen: Palettenebenen 90 mm, 170 mm oder 260 mm; Be‑/Entladehöhen separat konfigurierbar.
• Einfachturm: wählbare Höhenstufen (Übersicht: bis zu 17 mögliche Stufen); Kapazitätsbeispiele: bis zu 37 Großformat‑ oder 24 Maxiformat‑Paletten (konfigurationsabhängig).
• Doppelturm: Erweiterung zur Steigerung der Kapazität (+38 Großformat‑ oder +25 Maxiformat‑Paletten als Beispiel).
• Ein-/Auslagerstation unter dem Palettenhub: Langseitenzugang, klappbare Auflagezapfen und Anschläge für schnelle Integration.
• Einlagerwagen: Längs‑ oder Stirnwagen, Varianten mit oder ohne Hubtisch passend zur Anlagenaufstellung.
• Automationsschnittstellen: indirekt über Transportwagen (LoadMaster, LiftMaster, SheetMaster, BendMaster etc.) oder direkt (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear); optional PartMaster zur Teilesortierung.
• Verarbeitungszellen: Einfache Verbindung mehrerer Maschinen zur Bildung von Mehrmaschinen‑Zellen.

Technische Daten (Vergleich)
TruStore 3030 | TruStore 3040
Blechformat: 3048 x 1524 mm | 4064 x 2032 mm
Stapelhöhen: 90 / 170 / 260 mm | 90 / 170 / 260 mm
Max. Beladung pro Fach: 3000 kg | 5000 kg

Hinweis
Das System ist konfigurierbar; Varianten, Optionen und technische Daten hängen von Land, Ausstattung und ausgewählten Optionen ab. Detaillierte Angaben finden Sie im Datenblatt.
