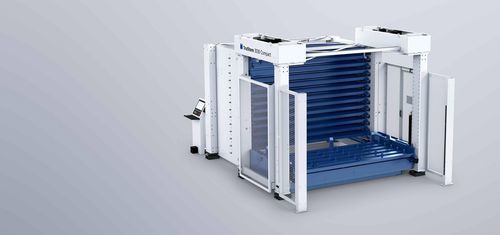

Vertikales automatisches Lagersystem TruStore 3000 Compact series

kompaktmodular

Kurzbeschreibung
Das Turmlagersystem TruStore Serie 3000 Compact ist eine modulare Einstiegs‑Lösung für die Automatisierung der Blechfertigung. Es unterstützt Groß‑ und Maxiformate und lässt sich an 2D‑Laserschneidanlagen, Stanzmaschinen oder Stanz‑Laser‑Kombinationen anbinden, um unbeaufsichtigte Fertigung und Nachtschichten zu ermöglichen. Auf der Seite werden Kapazitäten von ca. 15–85 t genannt; in anderen Abschnitten taucht eine Angabe von 18–75 t auf, je nach Konfiguration.

Highlights

• Modulares, skalierbares Design für stufenweise Automatisierungsprojekte.
• Ermöglicht unbeaufsichtigte Fertigung und Nachtschichten zur Senkung der Teilekosten.
• Kompakter Platzbedarf, schnelle Materialwechsel und strukturiertes Lagern von Rohmaterial und Fertigteilen.
• Transparente Bestands- und Fertigungsdaten über die Oseon‑Software.

Systemvarianten & Ausstattung

• Blechformat‑ und Beladegewichtvarianten: Großformat (≈ 3000×1500 mm) bis 3000 kg pro Fach; Maxiformat (≈ 4000×2000 mm) bis 5000 kg pro Fach.
• Einfachturm: Palettenlift speichert 6–13 Großformatpaletten (Turmhöhe ≈ 3390 mm) oder 4–9 Maxipaletten (Turmhöhe ≈ 3550 mm) bei 90 mm Stapelhöhe; vormontierter niedriger Turm reduziert Installationszeit und Bodenbelastung.
• Doppelturm: Aufrüstung mit zweitem Turm für bis zu +12 Großformat‑ oder +8 Maxiformat‑Paletten.
• Ein-/Auslageroptionen: Station unter Palettenlift, Wagen ohne Hub, Wagen mit Hubtisch, ein- oder zweireihige Wagen; Verfahrweg an Hallenlayout anpassbar.
• Optionen: PartMaster zur Teilesortierung, Palettenböden für Kleinteile, Wiegeeinrichtung im Palettenlift zur laufenden Inventur.

Integration & Software

• Indirekte Anbindung über Transportwagen (LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster) oder direkte Anbindung von Be-/Entladeeinheiten (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear) für minimale Zykluszeiten.
• Oseon stellt Bestandsdaten und Materialflusssteuerung bereit und integriert die angeschlossenen TRUMPF‑Maschinen.

Technische Daten (Vergleich)
TruStore 3030 Compact vs TruStore 3040 Compact
Blechformat: 3048 mm × 1524 mm vs 4064 mm × 2032 mm
Stapelhöhe: 90 mm vs 90 mm
Max. Beladung pro Fach: 3000 kg vs 5000 kg


Eigenschaften / technische Spezifikationen

• Produktfamilie: TruStore Serie 3000 Compact
• Auf der Seite genannte Lagerkapazität: ca. 15–85 t (Groß- und Maxiformat); alternative Angabe 18–75 t für unbeaufsichtigte Fertigung je nach Konfiguration
• Verfügbare Blechformate: Groß ≈ 3000×1500 mm (TruStore 3030 Compact), Maxi ≈ 4000×2000 mm (TruStore 3040 Compact); Vergleichstabelle führt 3048×1524 mm und 4064×2032 mm als Beispiele
• Stapelhöhe pro Blech: 90 mm
• Max. Beladung pro Fach: 3.000 kg (3030) / 5.000 kg (3040)
• Anzahl Paletten (Einfachturm): Großformat 6–13; Maxiformat 4–9 (Beispiele bei 90 mm)
• Erweiterbar auf Doppelturm: +12 (Groß) bzw. +8 (Maxi) Paletten
• Vormontiertes Niedrigbau‑Turmdesign zur Reduzierung der Bodenlast und Installationszeit
• Kompatibilität: Integration mit TRUMPF‑Automationskomponenten und Oseon; optionale PartMaster und Wagenvarianten
