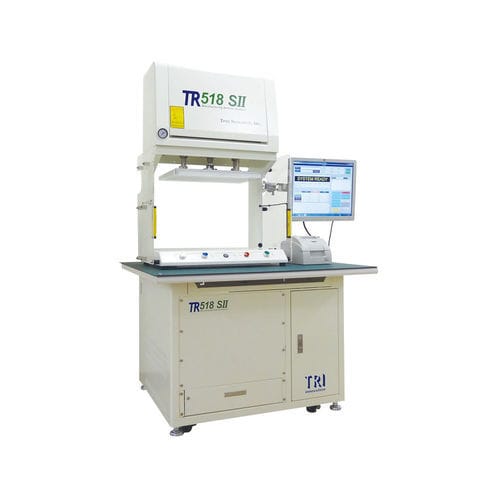

Elektrische Prüfmaschine TR518 SII

computergesteuertPC-steuerbarfür Forschung und Entwicklung

Einführung
Aufbauend auf der bewährten TR518-Plattform vereint der TR518 SII MDA erprobte Analogtestleistungen mit einer Windows-10-Benutzeroberfläche und USB-Verbindung zu einem Test-PC oder Notebook. Mit bis zu 2560 analogen Testpunkten, TestJet-Technologie und fortschrittlichen analogen Quellen bietet der TR518 SII schnelle, präzise und zuverlässige Tests für Produktion und F&E.

Hauptmerkmale

• Bewährte TR518-Plattform mit USB-Schnittstelle für PC-Anschluss
• TestJet für vektorlose Open-Circuit-Erkennung
• Windows-10-Benutzeroberfläche für intuitive Testverwaltung

Tester-Spezifikationen
Analoge Testpunkte: 2560 analoge Testpunkte
Betriebssystem: Microsoft® Windows-kompatibler PC mit USB, Windows 10
Prüfvorrichtung: Offline-Presse

Analoge Prüfverfahren

• Analoge Test-Hardware: 6‑adrige Messumschaltmatrix
• Programmierbare AC / DC und hochspannungs-DC-/Stromquellen
• Bauteilmessungen: R / L / C

Optionale Komponenten

• TestJet: vektorlose Open-Circuit-Erkennung
• Programmierbare HV-DC-Quelle bis zu 100 V / 100 mA
• Yield-Management-System: YMS 4.0

Abmessungen
BxTxH: 1000 x 900 x 1680-1700 mm
Gewicht: 220 kg

Technische Daten

• Modell: TR518 SII
• Analoge Testpunkte: 2560
• Betriebssystem: Windows-10-kompatibler PC mit USB
• Prüfvorrichtung: Offline-Presse
• Analoge Hardware: 6‑adrige Messumschaltmatrix
• Programmierbare Quellen: AC / DC / DC Hochspannung & Strom
• Bauteilmessungen: R / L / C
• Optionale HV-DC-Quelle: bis zu 100 V / 100 mA
• Optionales TestJet: vektorlose Open-Circuit-Erkennung
• Yield Management: YMS 4.0 (optional)
• Abmessungen (BxTxH): 1000 x 900 x 1680-1700 mm
• Gewicht: 220 kg
