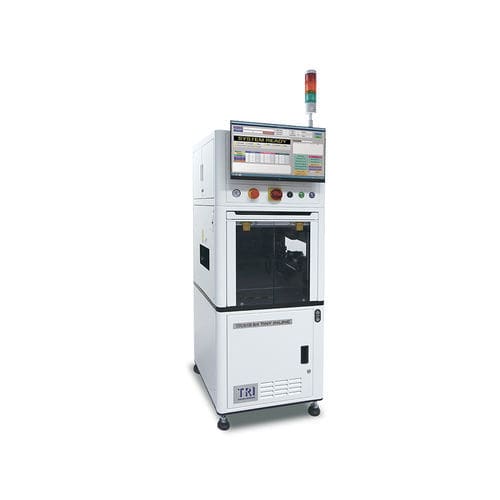

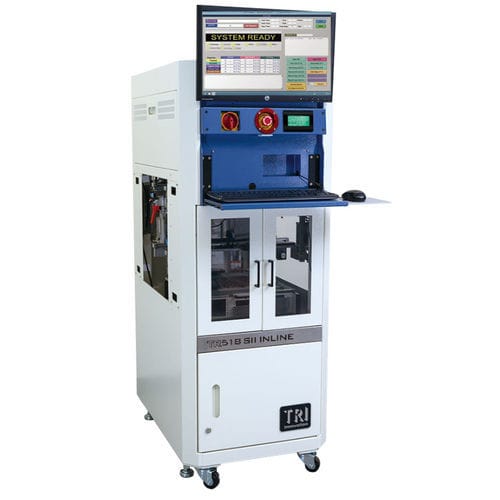

Elektrische Prüfmaschine TR518 SII INLINE

automatisiertcomputergesteuertLeiterplatten

Einführung
Der TR518 SII INLINE ist eine automatisierte Inline-Testplattform für MDA-Tests auf mittelgroßen Leiterplatten. Er unterstützt die TR518 SII-Familie und bietet bis zu 2496 analoge Testpunkte in einer vollelektrischen, SMEMA-kompatiblen Ausführung.

Merkmale

• Inline-MDA-Prüfplattform für die Produktionsintegration
• Ausgelegt für TRI TR518 SII MDA-Tester
• SMEMA-kompatibel mit minimalem Platzbedarf
• Vollständig elektrisches Design (kein Druckluftbedarf)
• Bis zu 2496 analoge Testpunkte (Variante TINY INLINE: 1024)

Tester-Spezifikationen
Analoge Testpunkte: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
Betriebssystem: Microsoft® Windows-kompatibler PC mit USB, Windows 10
Fixture-Typ: Inline / manuelle Einlage

Analoge Messungen

• 6-wire Messschaltmatrix
• Programmierbare AC/DC und DC Hochspannungs-/Stromquellen
• Messung von Bauteil R/L/C

Optionale Komponenten

• TestJet vektorlose Leerlauferkennung
• Programmierbare DC-Hochspannungsquelle bis 100 V / 100 mA
• Yield-Management-System: YMS 4.0

Plattenhandhabung
Min. Platinenmaß: 50 x 50 mm
Max. Platinenmaß: TR518 SII INLINE: 450 x 300 mm (optional: 500 x 360 mm); TR518 SII TINY INLINE: 330 x 250 mm
Plattendicke: 0,6 – 5 mm


Abmessungen
BxTxH: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
Hinweis: Signalturm nicht enthalten, Turmhöhe: 392 mm
Gewicht: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

Zusätzliche Informationen
Vollelektrische SMEMA-kompatible Inline-Plattform, entwickelt zur Minimierung des Platzbedarfs und zur Ermöglichung von TR518 SII MDA-Tests in Produktionslinien.

Charakteristiken / Technische Spezifikationen

• Modell: TR518 SII INLINE (Variante: TR518 SII TINY INLINE)
• Hersteller / Marke: TRI (Test Research, Inc.)
• Analoge Testpunkte: bis zu 2496 (INLINE); 1024 (TINY INLINE)
• Betriebssystem: Microsoft® Windows-kompatibler PC mit USB, Windows 10
• Prüfvorrichtung: Inline / manuelle Einlage
• Analog-Hardware: 6-wire Messschaltmatrix; programmierbare AC/DC und DC Hochspannungs-/Stromquellen; Bauteil R/L/C-Messung
• Optionen: TestJet (vektorlose Leerlauferkennung); programmierbare DC-Hochspannungsquelle bis 100 V / 100 mA; YMS 4.0
• Min. Platinenmaß: 50 x 50 mm
• Max. Platinenmaß: 450 x 300 mm (INLINE) / optional 500 x 360 mm; 330 x 250 mm (TINY INLINE)
• Plattendicke: 0,6 – 5 mm
• Abmessungen (BxTxH): 900 x 900 x 1640 mm (INLINE); 600 x 800 x 1640 mm (TINY INLINE)
• Gewicht: 470 kg (INLINE); 320 kg (TINY INLINE)
