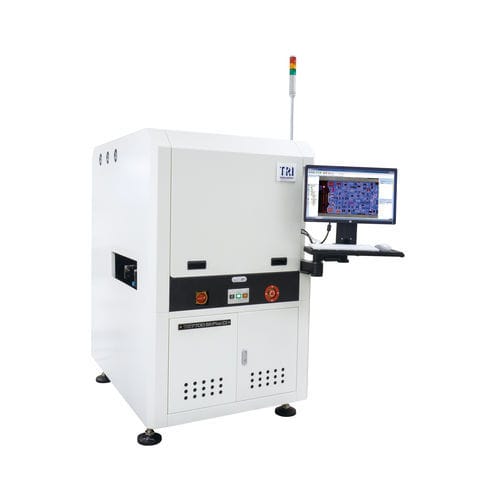

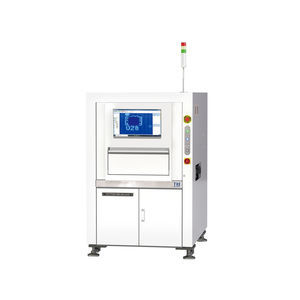

Optisches Inspektionssystem TR7700 SII Plus CI

UVper VideosichtKamera

Übersicht
Das TR7700 SII Plus CI ist ein automatisiertes Prüfgerät zur Inspektion von Konformalbeschichtungen auf Leiterplatten (PCBs). Es kombiniert ein hochpräzises optisches Design mit Multi‑Phase R/W + UV‑Beleuchtung und fortschrittlicher Bildverarbeitungssoftware, um UV‑aktive Beschichtungsfehler bei minimalen Fehlalarmen zu erkennen. Für Inline‑Elektronikfertigung ausgelegt, unterstützt es SMEMA‑Integration und eine intuitive Coverage‑Programmierung zur schnellen Inbetriebnahme.

Hauptmerkmale

• Genaue Inspektion von UV‑aktiven Beschichtungen
• Intuitive Coverage‑Programmierung und einfache Schulung
• Präzise Messung der Beschichtungsfläche
• Rauschreduktion durch Multi‑Phase‑Beleuchtung

Optik & Bildgebung
Imaging‑Methode: Dynamic Imaging
Top‑Kamera: 4 Mpix
Bildauflösung: 10 µm, 15 µm (Werkseinstellung)
Beleuchtung: Multi‑phase R/W + UV
Bildrate: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)

Bewegung & Leiterplatten‑Handhabung
X‑Achsen‑Steuerung: Kugelspindel + AC‑Servo‑Controller
Y‑Achsen‑Steuerung: Kugelspindel + AC‑Servo‑Controller
X‑Y‑Achsen‑Auflösung: 1 µm
Max. PCB‑Größe: 500 x 460 mm
PCB‑Dicke: 0,6–5 mm
Max. PCB‑Gewicht: 3 kg
Obere Freigabe: 50 mm; untere Freigabe: 40 mm (100 mm optional)
Kantenfreigabe: 3 mm (5 mm optional)
Förderer: Inline; Höhe: 880–920 mm; SMEMA‑kompatibel

Inspektionsfunktionen

• Fehlende Beschichtung
• Unzureichende Beschichtung
• Riss
• Blase / Hohlraum
• Spritzer / Flecken / Kontamination
• Verschütten
• Messung

Abmessungen & Gewicht
BxTxH: 1000 x 1400 x 1650 mm (ohne Signalturm; Signalturm Höhe 520 mm)
Gewicht: 600 kg

Technische Daten

• Modell: TR7700 SII Plus CI
• Imaging‑Methode: Dynamic Imaging
• Top‑Kamera: 4 Mpix
• Bildauflösung: 10 µm, 15 µm (Werkseinstellung)
• Beleuchtung: Multi‑phase R/W + UV
• Bildrate: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
• Bewegungssteuerung: Kugelspindel + AC‑Servo‑Controller (X/Y)
• X‑Y‑Achsen‑Auflösung: 1 µm
• Max. PCB‑Größe: 500 x 460 mm
• PCB‑Dicke: 0,6–5 mm
• Max. PCB‑Gewicht: 3 kg
• Obere Freigabe: 50 mm; untere Freigabe: 40 mm (100 mm optional)
• Kantenfreigabe: 3 mm (5 mm optional)
• Förderer: Inline, Höhe 880–920 mm, SMEMA‑kompatibel
• Abmessungen (BxTxH): 1000 x 1400 x 1650 mm
• Gewicht: 600 kg
