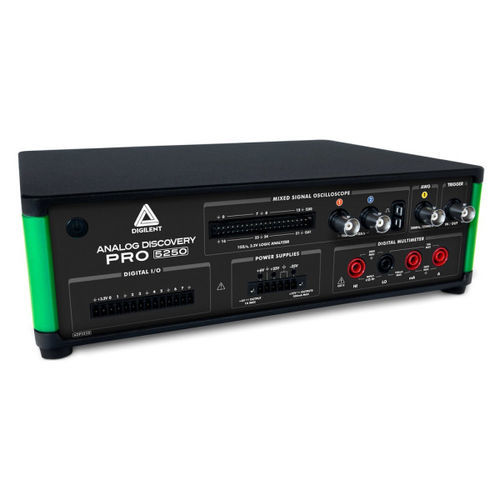

Analoges Oszilloskop ADP5250

MischsignaltragbarMehrweg

Der ADP5250 erweitert die Analog Discovery Pro-Familie um eine höhere Abtastrate und Bandbreite sowie ein robusteres Design, wobei die kostenlose, hoch bewertete WaveForms-Anwendungssoftware weiterhin zur Verfügung steht. Mixed-Signal-Oszilloskop mit höherer Abtastrate und Bandbreite Der ADP5250 wurde entwickelt, um ein komplettes Instrumentarium in einem flexiblen und programmierbaren Gerät zu vereinen. Er verfügt über ein Mixed-Signal-Oszilloskop mit zwei analogen Eingangskanälen von 100 MHz und bis zu 1 GS/s, einen Wellenformgenerator mit einem Sinusausgang von bis zu 20 MHz, 34 digitale Kanäle mit einer Abtastrate von bis zu 100 MS/s, eine Stromversorgung mit drei Ausgängen für bis zu 25 V, einen externen Trigger und ein eingebautes programmierbares DMM. Ultimatives All-in-One-Testsystem Analog Discovery Pro-Geräte bieten eine Vielzahl von erweiterten Triggeroptionen. Instrumente innerhalb von WaveForms können cross-triggered werden, z. B. durch Aktivierung einer Oszilloskop-Erfassung auf der Grundlage eines empfangenen und dekodierten digitalen Protokolls. Darüber hinaus können externe Signale über den dedizierten externen Trigger-Eingang/Ausgang Ereignisse auslösen. Unsere kostenlose WaveForms Software bietet diese Funktionen, die in den Geräten selbst konfiguriert werden können, oder für mehr Kontrolle oder Automatisierung in einer der einer der verfügbaren Skripting-Schnittstellen. Die folgenden Instrumente sind in der WaveForms-Anwendung für den ADP5250 verfügbar: Oscilloscope Waveform Generator Power Supplies DMM Logic Analyzer Static I/O Spectrum Analyzer Network Analyzer Impedance Analyzer
