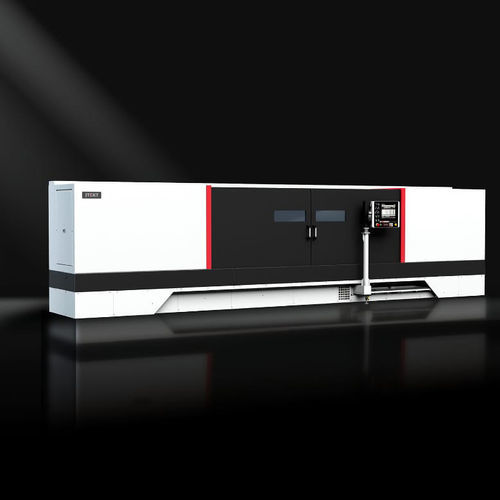

Rundschleifmaschine G5

für Wellenfür große WerkstückeCNC

Produktübersicht
Die G5 Series ist eine CNC-Zylinderschleifmaschine für das hochpräzise Schleifen großer Werkstücke. Erhöhte Tragfähigkeit und eine hochsteife Bauweise sorgen für stabile Bearbeitungsqualität. Die Automatisierung der Ermittlung von Bearbeitungsparametern sowie automatische Durchmesser-Messung und Reitstockanpassung reduzieren Schwankungen durch Bedienerfertigkeit und verringern die Arbeitsbelastung. STAT BEARING®, präzisionsgeschrabene Gleitflächen sowie Maßnahmen gegen Wärmeverlagerung und Vibrationen erhalten die hohe Genauigkeit großer Walzen und Wellen über lange Zeiträume.

Vorteile

• Die Automatisierung von Einstellungen und Messungen reduziert die Belastung bei der Festlegung von Bearbeitungsparametern und minimiert Fertigkeitsunterschiede.
• Automatische Durchmesser-Messung und Reitstockanpassung erleichtern die Bedienung und unterstützen eine konstante Bearbeitungsqualität.
• Präzisionsschrabung wichtiger Gleitflächen, Maßnahmen gegen thermische Verformung und ein vibrationsarmer, hochsteifer Bettaufbau erhalten die Genauigkeit langfristig.
• Unterstützt größere und schwerere Werkstücke mit einer Tragfähigkeit zwischen den Zentren von bis zu 1.500 kg (Optionen), leistungsstarkem Schleifspindelantrieb und größeren Schleifscheibendurchmessern.

Hauptfunktionen

• Automatische Durchmesser-Messung und Reitstockanpassung
• Automatische Bestimmung der Bearbeitungsparameter über den Modus 'Easy Operation'
• Steer-by-wire-Handrad und schiebbares Bedienpult zur Bedienunterstützung
• Werkstückkapazität bis zu 1.500 kg zwischen den Zentren (modell-/spezifikationsabhängig)
• Schleifspindelantrieb: 11 kW (Standard) [15 kW optional]
• Konus-Einstellfunktion der Reitstockspitze
• Hochsteifes, vibrationsarmes Bett und präzisionsgeschrabene Flächen
• STAT BEARING® (Fluidlager) zur Verschleißreduzierung und für hohe Steifigkeit/Dämpfung
• Vollabdeckung zwischen den Zentren, Sleep-in/Wake-up-Modi und Energiesichtbarkeitsfunktionen für Sicherheits- und Umweltanforderungen

Maschinenspezifikationen
Zwischenzentren Abstand (mm): 1.000 / 1.600 / 2.500 / 3.200 / 4.000
Durchlass über Tisch (mm): φ560
Schleifdurchmesser (mm): φ0–φ550
Belastung zwischen den Zentren (kg): 500 [1.000 / 1.500]
Schleifscheibendurchmesser außen (mm): φ610 [φ760]
Schleifscheibenumfangsgeschwindigkeit (m/s): 33 [45]
Schleifspindelantriebsleistung (kW): 11 [15]
Eigengewicht (kg): 8.000 / 10.000 / 12.000 / 14.000 / 17.000
[ ] kennzeichnen optionale Spezifikationen
