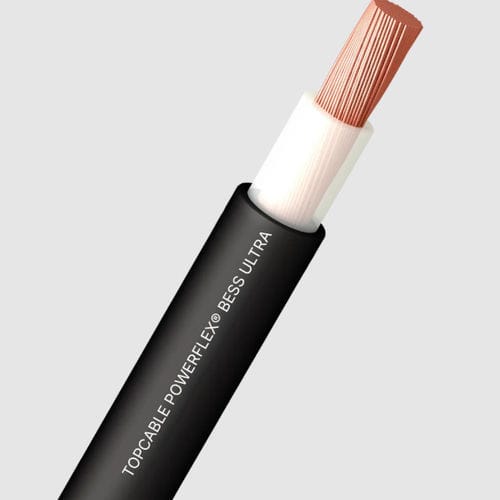

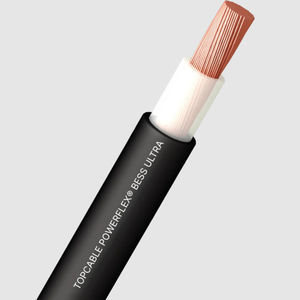

Versorgungs-Stromkabel POWERFLEX® BESS ULTRA

stoßfestölbeständigUV-beständig

Zusammenfassung
POWERFLEX® BESS ULTRA 1,8/3kV ist ein extra-flexibles Stromkabel, entwickelt für anspruchsvolle Batteriespeichersysteme (BESS) und kritische Netzinstallationen. Die hohe Flexibilität erleichtert die Verlegung in engen oder komplexen Trassen und bietet Isolations- und Mantelmaterialien, die für Außen-, Erd- und Leitungsinstallationen geeignet sind.

Typische Anwendungen

• DC-Hauptstromverteilung: Konsolidierung der Leistung mehrerer Batterieschränke zum zentralen DC-Bus mit robuster Isolierung und flammenhemmenden Eigenschaften.
• Verbindungen zwischen Zellen und Modulen: interne Leitungen zwischen Zellen und Modulen in Schränken und Racks für sichere DC-Übertragung.
• AC-Integration und Netzanschluss: Verbindungen zwischen Batteriesystem-Wechselrichter und Anlage oder Versorgungsnetz für stabile Einspeisung und Synchronisation.

Aufbau

• Leiter: Kupfer, Klasse 5 (flexibel) und Klasse 6 (ultraflexibel) bis 150 mm².
• Isolierung: XLPE, naturfarben.
• Außenmantel: PVC (flexibel), schwarz.

Normen & Konformität

• Nach IEC 60502-1.
• Normen und Zulassungen: CE; RoHS.
• Bauprodukteverordnung: Reaktion auf Brand Eca (EN 50575).

Haupteigenschaften

• Elektrische Eigenschaften: Nennspannung 1,8/3 (3,6) kV AC; 4,5 (5,4) kV DC.
• Thermische Eigenschaften: Max. Leiter-temperatur 90°C; max. Kurzschluss-temperatur 250°C (max. 5 s); min. Betriebstemperatur -40°C (feste und geschützte Installationen); min. Verlege- und Handhabungstemperatur 0°C (Kabeloberfläche).
• Brandverhalten: Flammennichtausbreitung gemäß EN 60332-1 und IEC 60332-1; CPR Reaktion auf Brand: Eca (EN 50575); reduzierte Halogenemissionen (Chlor <15%).
• Mechanische Eigenschaften: Min. Biegeradius bei Verlegung 5× Kabeldurchmesser (≤ 50 mm) und 6× Kabeldurchmesser (> 50 mm); Schlagfestigkeit AG2 (mittlere Schwere).
• Umwelt-eigenschaften: Gute Chemikalien- und Ölbeständigkeit; UV-beständig (UNE 211605); Wasserbeständigkeit: AD8 (Eintauchung).
• Verlegebedingungen: Geeignet für Freiluft, Erdverlegung, in Leitungen und auf Kabelpritschen; kann außen und im Erdreich ohne zusätzlichen Schutz verlegt werden.
• Sonstiges: Meterweise Kennzeichnung.

Haftungsausschluss
Die bereitgestellten Informationen dienen nur als Referenz und sind nicht rechtsverbindlich. Spezifikationen, Werte und technische Daten können ohne Vorankündigung geändert werden. Das offizielle PDF-Datenblatt ist die maßgebliche Quelle für verifizierte Produktdaten.

Technische Spezifikationen

• Produktfamilie: POWERFLEX® BESS ULTRA
• Nennspannung (AC): 1,8/3 (3,6) kV
• Nennspannung (DC): 4,5 (5,4) kV
• Leitermaterial und Klasse: Kupfer Klasse 5 und Klasse 6 bis 150 mm²
• Isolationsmaterial: XLPE (natur)
• Außenmantelmaterial: PVC (flexibel), schwarz
• Normen: IEC 60502-1; CE; RoHS
• CPR Reaktion auf Brand: Eca (EN 50575)
• Thermische Werte: max Leiter 90°C; Kurzschluss 250°C (max. 5 s); Betrieb -40°C; Verlegung 0°C
• Mechanik: Biegeradius 5× (≤50 mm) / 6× (>50 mm); Impact AG2
• Umwelt: UV-beständig (UNE 211605); Eintauchung AD8; gute chemische & ölbeständigkeit
