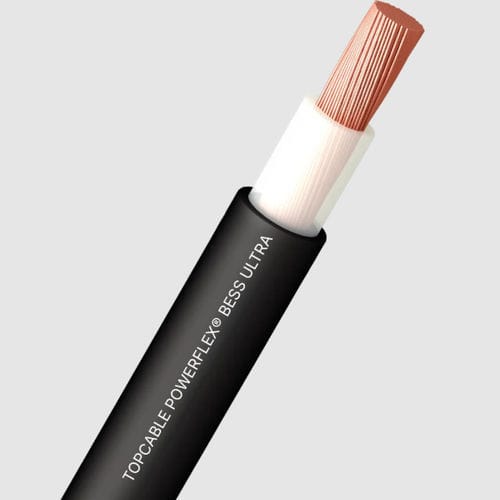

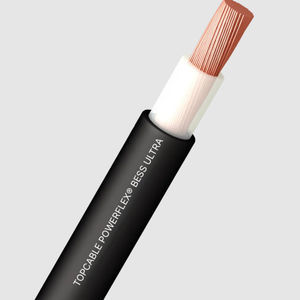

Versorgungs-Stromkabel POWERFLEX® BESS ULTRA

UV-beständigschwerentflammbarwasserbeständig

Übersicht
POWERFLEX® BESS Ultra ist für anspruchsvolle Batteriespeichersysteme (BESS) und Netzinfrastrukturen konzipiert und gefertigt. Extra flexibles Stromkabel, optimiert für beengte Verlegewege; erleichtert die Installation und verkürzt die Montagezeiten. Geeignet für Erdverlegung, Verlegung in Rohrleitungen und den Außenbereich ohne zusätzliche Schutzmaßnahmen. Wasserbeständigkeit: AD8 (vollständiges Eintauchen). Entspricht IEC 60502-1 und UNE 21123-2.

Typische Anwendungen

• Stromverteilung: DC-Hauptverteilungskabel, die die Leistung mehrerer Batteriereihen zum zentralen DC-Bus konsolidieren; erfordern robuste Konstruktion, hochwertige Isolation und flammwidrige Eigenschaften.
• Modulverbindungen: Zell- und Modulverbindungen innerhalb von Batteriegehäusen zur sicheren und effizienten Energieübertragung.
• AC-Integration und Netzanbindung: Kabel, die den Batteriewechselrichter mit der Anlage oder dem Versorgungsnetz verbinden, für stabile Energieabgabe und zuverlässige Synchronisation.

Konstruktion

• Leiter: Kupfer, Klasse 5 (flexibel) bis 150 mm²; Kupfer, Klasse 6 (flexibel) ab 185 mm².
• Isolierung: XLPE, naturfarbig.
• Außenmantel: PVC (flexibel), schwarz.

Normen und Zulassungen

• Nach: IEC 60502-1; UNE 21123-2.
• Zulassungen: CE; KEMA-KEUR; BUREAU VERITAS; AENOR; RoHS; RETIE.
• Bauprodukteverordnung: Eca (EN 50575).

Eigenschaften / Technische Daten

• Elektrische Eigenschaften: 0,6/1 (1,2) kV AC; 1,5 (1,8) kV DC.
• Thermische Eigenschaften: Maximale Leiter-Temperatur 90ºC; maximale Kurzschluss-Temperatur 250ºC (max. 5 s); minimale Betriebstemperatur -40ºC (feste und geschützte Installationen); minimale Verlege-/Handhabungstemperatur 0ºC (auf Kabeloberfläche).
• Brandverhalten: Nichtausbreitung von Flammen gemäß EN 60332-1 und IEC 60332-1; Reaktion auf Feuer CPR: Eca gemäß EN 50575; Reduzierte Halogenemissionen (Chlor <15%).
• Mechanische Eigenschaften: Minimaler Biegeradius bei Verlegung: 5× Kabeldurchmesser (bei Durchmesser ≤ 50 mm); 6× Kabeldurchmesser (bei Durchmesser > 50 mm). Schlagfestigkeit: AG2 (mittlere Schwere).
• Umwelteigenschaften: Chemische & ölbeständigkeit: Gut; UV-beständig (UNE 211605); Wasserbeständigkeit: AD8 (Eintauchen).
• Verlegebedingungen: Freie Luft, vergraben, in Rohr, in Trasse.
• Sonstiges: Meterweises Aufdrucke.

Hinweise
Die Daten und technischen Angaben sind indikativ und können durch den Hersteller geändert werden. Für projektspezifische Anforderungen konsultieren Sie das offizielle technische Datenblatt von POWERFLEX® BESS ULTRA.

Eigenschaften / Technische Daten (Zusammenfassung)

• Handelsbezeichnung: POWERFLEX® BESS ULTRA
• Bemessungs-Voltage AC: 0,6/1 (1,2) kV
• Bemessungs-Voltage DC: 1,5 (1,8) kV
• Leiter: Kupfer, Klasse 5 (flexibel)
• Isolierung: XLPE (naturfarbig)
• Mantel: PVC flexibel, schwarz
• Max. Leiter-Temperatur: 90 °C
• Max. Kurzschluss-Temperatur: 250 °C (max. 5 s)
• Min. Betriebstemperatur: -40 °C (feste Installationen)
• Verlegung: Außen, Trasse, vergraben, Rohr
• Brandverhalten: EN 60332-1 / IEC 60332-1 (Nichtausbreitung); CPR Eca (EN 50575)
• Wasserbeständigkeit: AD8 (Eintauchen)
• Minimaler Biegeradius: 5× Durchmesser (≤50 mm) / 6× Durchmesser (>50 mm)
• Normen: IEC 60502-1, UNE 21123-2
