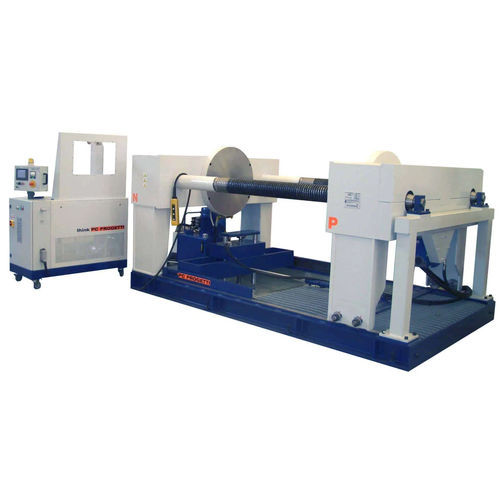

Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung.
Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken.
Dadurch entspricht sie den gängigsten internationalen Prüfnormen.
Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert.
Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsvorrichtung gesteuert;
REAKTIONSKRAFT : 600 TON Siehe Tabelle Arbeitsgrenzen)
MAX-LÄNGE : 2000 mm
MIN LÄNGE : 250 mm
SÄULEN INNERER ABSTAND : 1350 mm
Höhe der Fließachsen : 1500 mm
WASSERKANAL IM UNTERGESCHOSS : 1100 Liter
Heber : 1x10 TONNE
ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ
KLEMMSTIL : Typ 2 - Innenradial
ABMESSUNGEN : 3600(L) x 2110(P) x 2000(H)
---
