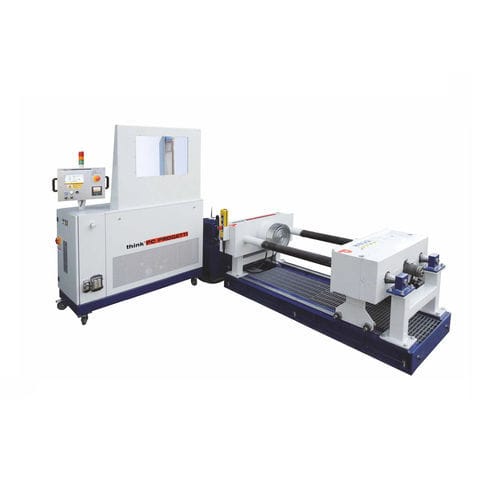

Kraftprüfstand BO-2CV/100-LAB

mechanischautomatischfür Ventil

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken, und der Hydraulikzylinder kann mit oder ohne Proportionalsteuerung eine Pressung vornehmen. Dank dieser Vorzüge entspricht die Anlage den am weitesten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von der SKA-100 Druckbeaufschlagung gesteuert; REAKTIONSKRAFT : 100 TON (10% Mindestpressung) (siehe Tabelle der Arbeitsgrenzen) MAX LÄNGE : 1300 mm MIN LÄNGE : 0 mm SÄULEN INNENABSTAND : 900 FLOW AXES HEIGHT : 650 mm über dem Boden WASSERKANAL IM UNTERGESCHOSS : 170 Liter ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RJ SPANNSTIL : Typ 3 - Kombinierte innere Radialspannung & Pressspannung mit Proportionalsteuerung. ABMESSUNGEN : 2600(L) x 1290(P) x 910(H) (Mechanische Struktur)
