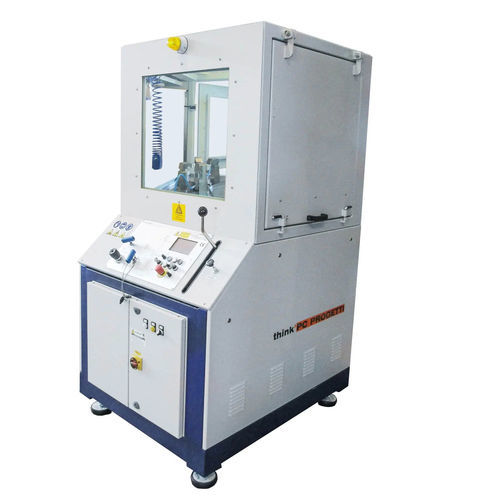

Sicherheits-Druckaufbauanlage SKMA-100/PVS-2

für Ventilfür Prüfständemit Programmautomatik

HYDRAULISCHE UND PNEUMATISCHE PRÜFSTÄNDE FÜR PSV-VENTILE Ein Druckprüfstand für die Kalibrierung kleiner PSV-Ventile. Er wird von einer SPS und einem LCD-Terminal mit Touchscreen gesteuert. Er verfügt über eine spezielle Software für den Sollwert, den Öffnungsdruck und den Wiedereinschaltdruckwert. Es verfügt über einen Wassertank im Inneren des Gehäuses, um bei der Durchführung der Tests unabhängig zu sein. Eine Feinregulierung für Wasser- oder Gasbeaufschlagung vervollständigt die Standardausstattung. Zur Erleichterung des Spannvorgangs gibt es eine manuell betätigte (optional hydraulische) Klauen-Rundumbewegung. Ein gepanzertes Verkleidungssystem für die gesamte Umgebung gewährleistet die Sicherheit des Bedieners (Fahne oder vertikale Öffnung). REAKTIONSKRAFT : 20 TONN (siehe Tabelle der Arbeitsgrenzen) MAX DURCHMESSER DES FLANGS : 400 mm MIN. DURCHMESSER DES FLANGS : 90 mm SEAT LIFT MESSUNG : 0-100 mm KONTAKTLOSER SENSOR : 0-70 mm + 0,05 mm FLANSCHDICHTE : max 65 mm ERLAUBTE ANSCHLUSSARTEN : RF, RJ ANSCHLUSSKRAFTSTEUERUNG : Typ 5 Ein/Aus-Typ - hydraulisch BEZUGSNORM : ISO, API, ASME, ASTM PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 NI/min Trockene Luft, nicht geölt ELEKTRISCHE VERSORGUNG : 3PH + G 380V@50hz, 5.5KW ABMESSUNGEN (MECH) : 1100 (L) x 1250 (T) x 2150 (H)
