Druckprüfstand BV-M/60

Leckautomatischmanuell

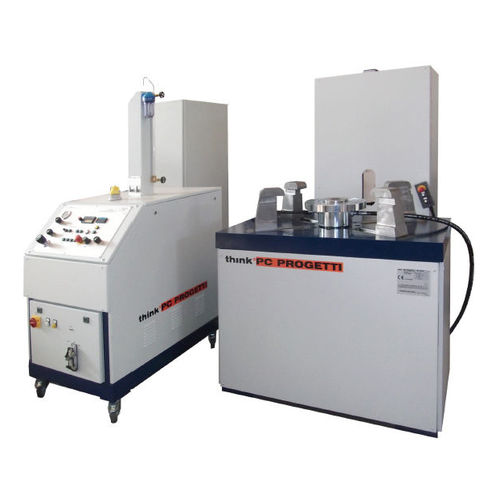

HYDRAULISCHE UND PNEUMATISCHE PRÜFSTÄNDE FÜR PSV-VENTILE Prüfstand mit Pratzenklemmung. Die Prüfung von RF- oder RTJ-Ventilen kann unter realen Arbeitsbedingungen durchgeführt werden. Die Klemmung ist hydraulisch ein/aus. Diese Eigenschaft macht ihn für PSV-Ventile und Durchflussventile geeignet. Die automatische Zentrierbewegung der Klauen und das Kippen werden hydraulisch oder pneumatisch gesteuert (als Option). Im Untergeschoss befindet sich ein Behälter für Testflüssigkeit, weitere Behälter sind verfügbar. Die Anlage kann mit einem Standard-Druckbeaufschlagungs-Skid gesteuert werden; auf dem Bild sehen Sie Mod. SKMM-100-G. REAKTIONSKRAFT : 60 TON (siehe Tabelle der Arbeitsgrenzen) MAX DURCHMESSER DES FLANGS : 530 / 650 / 860mm FLANSCH-MIN-DURCHMESSER : 90mm SEAT LIFT MESSUNG : 0-100mm KONTAKTLOSER FÜHLER : 0-70 mm ± 0,05 mm FLANSCHDICKE MAX : 90mm KIPP-WINKEL : FIXIERT (nicht kippbar) WASSERBEHÄLTER IM UNTERGESCHOSS : 200 Liter ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMENART : Hydraulikzylinder mit Klauen KONTROLLE DER KLEMMKRAFT : On/Off-Typ BEREICH : 10..100% ELEKTRISCHE VERSORGUNG : 3PH + T400V@50Hz, 2KW ABMESSUNGEN (MECH) : 1250(L) x 700 (D) x 1250(H)
