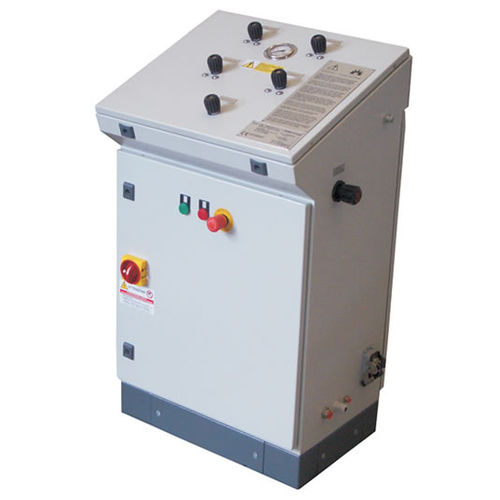

Druckaufbauanlage für Prüfstände SKMM-50/GAS/B2

für Ventil

Hydraulische/pneumatische Druckbeaufschlagungsvorrichtung. Gesteuert durch elektrische Drucktasten auf einer grafischen Übersichtstafel oder manuelle Nadelventile (GAS). Jedes Prozesselement wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für Fehlmanöver sind bereits integriert. Dies macht den SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann (optional) mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinendurchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden. Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Arbeitsdruck von 700 bar ausgelegt. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile sorgen für hohe Zuverlässigkeit. Ein PC auf Windows-Basis zur Datenaufzeichnung kann integriert werden, die Instrumentierung wird mit dem seriellen MODBUS schnittstellenprotokoll (TestREC2.0-M). N2: 200 bar LUFT : 200 bar GAS BOOSTER OPT : Verfügbar CAVITY TEST : Erhältlich ATEX-ZERTIFIZIERUNG OPT. : Vorhanden PROCESS STYLE : Bidirektional PS FLÜSSIGKEIT ERLAUBT : GAS (N2, He, LUFT) KONTROLLSYSTEM : Manuelles Nadelventil auf grafischer Übersichtstafel DRUCKMESSUNG : Analoges Manometer REF. NORM : API / DIN / BS / FCI LUFT / GAS : ANSI Bubbler, Blasenzähler. Volumetrischer Bubbler, Massendurchflussmesser WASSER : Wassersäule, Digitale Wassersäule Turbinen-Durchflussmessgeräte. PROZESSANSCHLÜSSE : BSPP ¼" ELEKTRISCHE VERSORGUNG : 2Ph+G 220V@50Hz 1KW Andere auf Anfrage erhältlich ABMESSUNGEN : 600(L) x 600(P) x 1020(H)
