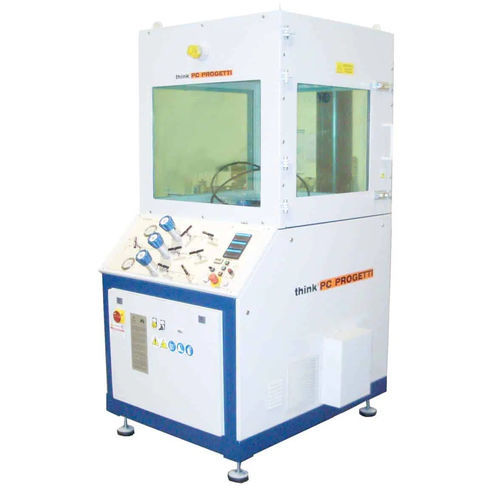

Druckaufbauanlage für Prüfstände SKMM-100/GAS/B4

für Ventil

Die Steuerung erfolgt über elektrische Drucktasten auf einem graphisch-synoptischen Bedienfeld oder über manuelle Nadelventile (GAS). Jedes Element des Prozesses wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für falsche Manöver sind bereits integriert. Dies macht das SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinendurchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden (Option). Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Arbeitsdruck von 700 bar dimensioniert. Er verfügt über eine hohe Füllleistung und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile gewährleisten eine hohe Zuverlässigkeit. Ein PC auf Windows-Basis für die Datenaufzeichnung kann eingebaut werden, die Geräte werden mit einem seriellen MODBUS-Schnittstellenprotokoll (TestREC2.0-M) geliefert. N2 : N2 60 / 200/ 700 bar zeitgemäß AIR : AIR 60 / 200 bar zeitgemäß GAS BOOSTER OPT : Verfügbar CAVITY TEST : Erhältlich ATEX-ZERTIFIZIERUNG OPT. : Erhältlich PROZESS-STIL : Bidirektional HP FLUID ALLOWED : GAS (N2, He) KONTROLLSYSTEM : Manuelles Ventil und elektrische beleuchtete Drucktasten auf einer grafischen Übersichtstafel DRUCKMESSUNG : 4-20mA Drucktransmitter +7-seg Digitalanzeige REF. NORM : API / DIN / BS /FCI SERIELLE SCHNITTSTELLE : RS-485 MODBUS PROTOKOLL ZERTIFIZIERUNGSSOFTWARE : Option TestREC LUFT / GAS : ANSI Bubbler, Blasenzähler, Volumetrischer Bubbler. PROZESSANSCHLÜSSE : NPT 1/2"-F / HP 1/4"-F / HP 3/8"-F ABMESSUNGEN : 1000 (L) x 1280 (T) x 2000 (H) Kugelsichere Klasse BR6 Abm. 900 (L) x 700 (T) x 700 (H)
