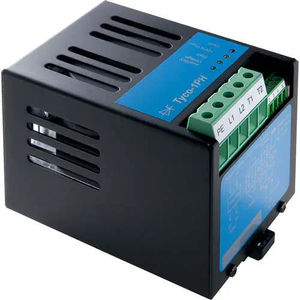

Thyristor-Leistungssteller TS3

einphasigfür DIN-Schienefür Beleuchtungsanwendungen

Thyristor-Leistungssteller dienen als Stellglieder für die industrielle Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen). Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit hohem Wirkungsgrad. • Anwendung/Typ : Thyristor-Leistungssteller • Konfiguration : DIP-Schalter • Ausgang Spannung : Referenzspannung für Potentiometer: 10 V = • Ausgang Schaltkontakt : Meldekontakt bei Störzustand, 1x Schließerkontakt, 2A für 230 V ~, potentialfrei, Leistungsausgang für ohmsche und induktive Lasten, 15 A: 3,5 kW (230 V ~ / 15 A), 25 A: 5,75 kW (230 V ~ / 25 A), 35 A: 8,05 kW (230 V ~ / 35 A), 50 A: 11,5 kW (230 V ~ / 50 A) • Eingang : Eingang für Potentiometer 2,5..10 kΩ, Ansteuerung mit Sollwertsignal 0..10 V =, 0..20 oder 4..20 mA, optional konfigurierbar • Temperatureinsatzbereich (°C) : 0..+50 • Einsatzbereich Feuchte : max. 95% rH nicht kondensierend • Spannungsversorgung : L1, N: 230 V ~ 45..65 Hz, selbstsynchronisierend • Leistungsaufnahme : 15 A: typ. 13 W, 25 A: typ. 22 W, 35 A: typ. 31 W, 50 A: typ. 45 W • Anzeige : 4 LEDs zur Anzeige des Gerätestatus • Gehäuse : Aluminium • Schutzart : IP40, gemäß DIN EN 60529 • Anschluss : Schraubklemme • Montage : vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäß DIN EN 60715 • Gerät Länge (mm) : 92 • Gerät Breite (mm) : 105 • Gerät Höhe (mm) : 128
