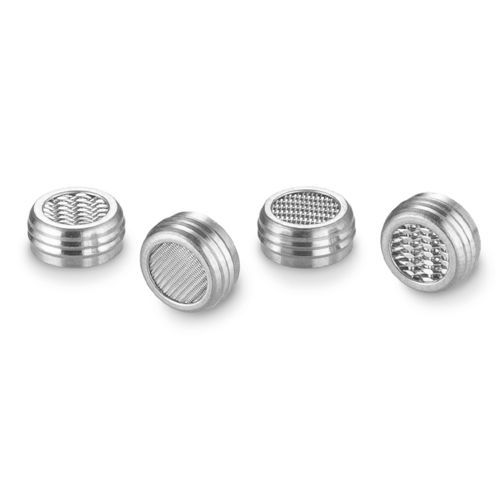

Filterscheibe aus rostfreiem Edelstahl SCRM4551075S

Dieser Sicherheits-Siebfilter aus Edelstahl ist zum Schutz kritischer Flüssigkeitssteuerungskomponenten vor unerwünschter Kontamination ausgelegt. Speziell für die einfache Installation in Kunststoffgehäusen und -armaturen entwickelt, verwendet dieser Filter ein einzigartiges Press-in-Design, um die Retention zu gewährleisten. Das gewebte Drahtgeflecht des Filters wird mit einem proprietären Verfahren verbunden, das überlegene Integrität und Produktlebensdauer bietet. Dieser letzte Chance Filter ist in einer Reihe von Mikronwerten von 40 bis 170 Mikron erhältlich. - Montagekonfiguration: Press-In - In Kunststoff - Lohm-Rate: So niedrig wie 170 Lohms - Mikronwert: 40 bis 170 Mikron - Teil-Durchmesser: 5,46 mm - Siebbarer Durchgangsdurchmesser: 5,36 mm Allgemeine Leistung - Siebtyp: Gewebtes Drahtgeflecht - Flussrichtung: Bidirektionaler Fluss - Installationsloch-Zeichnungsnummer: 1INST043237S - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Sieb: 316 Edelstahl Teilenummern & Spezifikationen - SCRM4551040S: 40 Mikron, 185 Lohms, 2,8 mm², 0,05, 0,26 Gramm - SCRM4551075S: 75 Mikron, 170 Lohms, 2,4 mm², 0,10, 0,26 Gramm - SCRM4551125S: 125 Mikron, 255 Lohms, 2,1 mm², 0,18, 0,26 Gramm - SCRM4551170S: 170 Mikron, 205 Lohms, 2,8 mm², 0,49, 0,26 Gramm Installationsverfahren - Installationsverfahren als PDF verfügbar (siehe Dokumentenabschnitt). Installations- und Fertigungswerkzeuge - Installationswerkzeug-Zeichnungsnummer: CCRT0900170S Ersatzteile & Zubehör - CCRT0900170S: 5,5 mm Press-In Sieb-Installationswerkzeug Wichtige Produktfakten - Montagekonfiguration: Press-In - In Kunststoff - Lohm-Rate: So niedrig wie 170 Lohms - Mikronwert: 40 bis 170 Mikron - Teil-Durchmesser: 5,46 mm - Siebbarer Durchgangsdurchmesser: 5,36 mm Flusskurve, Querschnitt, Dimensionen und Installationslochansichten - Siehe Bilder im Abschnitt Sekundärbilder für detaillierte technische Diagramme. Für weitere Informationen - Industrielle Mikrohydraulik-Handbuch der Automobil- und Industrielösungen Seite B33-B34, B36 (siehe Dokumentenabschnitt). CAD-Hülle - 5,5 mm Press-In Sicherheits-Siebfiltermodell (vom Hersteller-Website herunterladbar). Ressourcenkarten - Systemleistung hängt von der Sauberkeit ab, ROB-Nummer - Ein Bewertungssystem für Sicherheitssiebe, Kontaminationskontrolle, Anpassung von Flüssigkeitssteuerungskomponenten für Wasserstoffanwendungen (siehe Hersteller-Website für Details). Technische Spezifikationen - Siebtyp: Gewebtes Drahtgeflecht - Flussrichtung: Bidirektional - Installationsloch-Zeichnungsnummer: 1INST043237S - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen - Gehäusematerial: 303 Edelstahl - Siebmaterial: 316 Edelstahl - Mikronwerte: 40, 75, 125, 170 Mikron - Lohm-Raten: 170–255 Lohms - Teil-Durchmesser: 5,46 mm - Siebbarer Durchgangsdurchmesser: 5,36 mm - Ungefähres Gewicht: 0,26 Gramm
