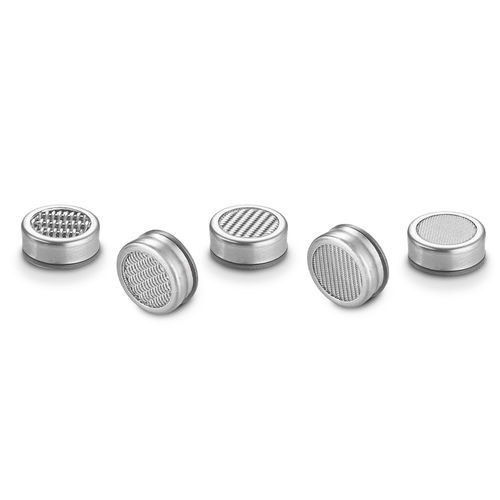

Filterscheibe SCRM series

Dieser Sicherheits-Siebfilter aus Edelstahl ist zum Schutz kritischer Flüssigkeitssteuerungskomponenten vor unerwünschter Kontamination ausgelegt. Der Filter verwendet ein Design aus gewebtem Drahtgeflecht, das mit einem proprietären Verfahren verbunden ist, um hohe Festigkeit und Integrität zu gewährleisten. Er ist für Anwendungen mit extrem hohem Druck ausgelegt, bei denen solche Drücke andernfalls dazu führen könnten, dass ein Sieb reißt, wenn es verstopft ist. Der Filter ist so konzipiert, dass er in ein gebohrtes Flachbodenloch passt und sollte durch ein sekundäres Mittel gehalten werden. Dieser letzte Chance Filter ist in einer Reihe von Mikronwerten von 40 bis 300 Mikron erhältlich. - Montagekonfiguration: Patrone - Vom Kunden gehalten - Lohm-Rate: So niedrig wie 35 Lohms - Mikronwert: 40 bis 300 Mikron - Teil-Durchmesser: 9,93 mm - Siebbarer Durchgangsdurchmesser: Bis zu 7,56 mm Allgemeine Leistung - Siebtyp: Gewebtes Drahtgeflecht - Flussrichtung: Bidirektionaler Fluss - Mindestberstdruck: 24 MPa Materialien - Gehäuse: 305 Edelstahl - Pintal: 17-7 Edelstahl - Sieb: 316 Edelstahl Teilenummern & Spezifikationen - SCRM7101040S: 40 Mikron, 70 Lohms, 11,6 mm², 0,22, 0,71 Gramm, 1INST080661S - SCRM7101075S: 75 Mikron, 60 Lohms, 9,6 mm², 0,39, 0,71 Gramm, 1INST089553S - SCRM7101125S: 125 Mikron, 65 Lohms, 7,4 mm², 0,65, 0,84 Gramm, 1INST089555S - SCRM7101170S: 170 Mikron, 45 Lohms, 8,7 mm², 1,53, 0,88 Gramm, 1INST089557S - SCRM7101300S: 300 Mikron, 35 Lohms, 10,0 mm², 6,75, 0,90 Gramm, 1INST089559S - Durchflusskurve: Siehe Durchflusskurvenbild in den sekundären Bildern. - Querschnittsansicht: Siehe Querschnittsbild in den sekundären Bildern. - Maßansicht: Siehe Maßansicht in den sekundären Bildern. - Installationslochdetails: Siehe Installationslochbilder in den sekundären Bildern für verschiedene Mikronversionen (40, 75, 125, 170, 300 Mikron). Wichtige Produktfakten: - Montagekonfiguration: Patrone - Vom Kunden gehalten - Lohm-Rate: So niedrig wie 35 Lohms - Mikronwert: 40 bis 300 Mikron - Teil-Durchmesser: 9,93 mm - Siebbarer Durchgangsdurchmesser: Bis zu 7,56 mm
