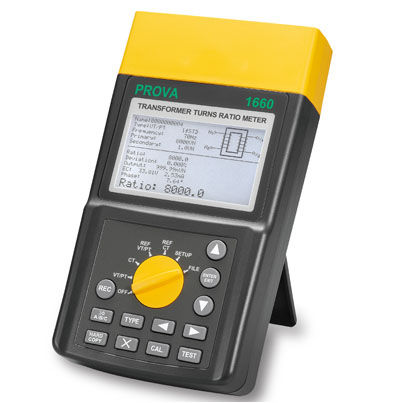

Digitaler Ratiometer PROVA 1660

für Transformator

Messung des Windungsverhältnisses von 1-phasigen und 3-phasigen Transformatoren, Spannungswandlern (VT) und Stromwandlern (CT). VT/PT-Verhältnis 0,8 bis 10.000, CT-Verhältnis 0,8 bis 2.000. Grafische und textuelle Darstellung der Messwerte und Anschlüsse auf einem großen, hintergrundbeleuchteten 240 × 128-Punkt-Matrix-LCD. Anzeige der Testdaten zusammen mit den auf dem Typenschild angegebenen Transformatorwerten zur einfachen Auswertung. Zehn Testfrequenzen (50–400 Hz). Anzeige von Windungsverhältnis, Abweichung, Sekundärausgang, Erregerspannung und -strom, Phasenwinkel sowie der auf dem Typenschild angegebenen Werte für Transformator/VT/CT auf einer Seite zur einfachen Beurteilung der Transformatorqualität. Prüfung auf unter Spannung stehende Messpunkte, Kurzschluss, Unterbrechung und Verpolung vor jeder Messung. Es wird eine Meldung angezeigt, um den Benutzer zu warnen (die Überprüfung wird jedoch nicht mehr durchgeführt, sobald die Messung begonnen hat). Speicherung von 4096 Dateien mit den Nennwerten des Transformators (VT/PT/CT, 1Φ/3Φ, Prüf-Frequenz, Primär- und Sekundärspannungen oder -Verhältnisse, RCF) sowie den Messdaten. 9 Arten von 3-Phasen-Wicklungsanschlüssen sind vorinstalliert und können vom Benutzer einfach ausgewählt werden. Drahtlose Bluetooth-Kommunikation mit dem PC. Filter zur Unterdrückung von Feldrauschen auswählen (langsam, normal, schnell). Automatische Abschaltung mit programmierbarer Zeit deaktivieren oder aktivieren. Integrierte Kalenderuhr. Aufzeichnungen mit Datums- und Zeitstempel. Leistungsstarker Lithium-Akku (3400 mAh) mit integrierter Ladeschaltung. Vom Benutzer programmierbarer RCF (Referenzkorrekturfaktor, 0,99–1,01) zur Korrektur der Genauigkeit auf eine Abweichung von maximal 1 %. Benutzerfreundliches Dateisystem für den einfachen Datenabruf vor Ort und die Verwaltung von Typenschildwerten. PC-Anwendungssoftware im Lieferumfang enthalten. Elektrische Spezifikationen: Referenzbedingungen: 23 °C ± 5 °C (30 bis 50 % relative Luftfeuchtigkeit). Zu allen Genauigkeitsangaben sind bei Temperaturen von 0 °C bis 18 °C und 28 °C bis 50 °C 25 ppm/°C hinzuzurechnen. Keine externen elektrischen oder magnetischen Felder.
