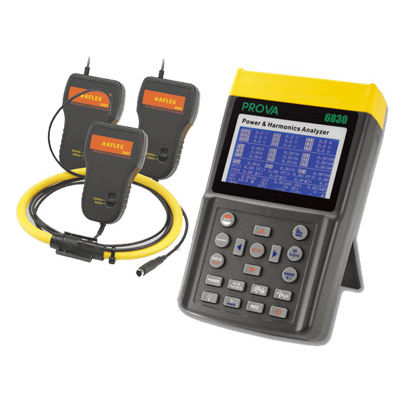

Stromnetz-Analysator PROVA 6830A

LeistungOberschwingungtragbar

Leistungsanalyse für 3P4W, 3P3W, 1P2W, 1P3W Echter Effektivwert (V123 und I123) Wirkleistung (W, kW, MW, GW) Schein- und Blindleistung (kVA, kVAR) Leistungsfaktor (PF), Phasenwinkel (Φ) Energie (WH, KWH, KVARH, PFH) Wechselstrom (0,04 A bis 6000 A) und Spannungsmessung: Echte Effektivwerte, automatische Bereichswahl. Fähig, den IT-Standby-Stromverbrauch bis zum maximalen Bedarfswert einer Fabrik zu analysieren Anzeige von 35 Parametern auf einem Bildschirm (3P4W) Programmierbare CT- (1 bis 600) und PT- (1 bis 3000) Übersetzungsverhältnisse Anzeige überlagerter Spannungs- und Stromwellenformen Durchschnittslast (AD in W, kW, MW) Maximale Last (MD in kW, MW, kVA, MVA) mit programmierbarem Zeitraum Oberschwingungsanalyse bis zur 99. Ordnung Anzeige von 50 Oberschwingungen auf einem Bildschirm mit Wellenform Anzeige der Wellenform mit Spitzenwerten (1024 Abtastwerte/Periode) Analyse der gesamten harmonischen Verzerrung (THD-F) Grafisches Phasordiagramm mit Parametern des 3-Phasen-Systems Erfassung von 28 Transientenereignissen (Zeit + Zyklen) mit programmierbarem Schwellenwert (%) DIP, SWELL und OUTAGE sind in den Transientenereignissen enthalten. 3-Phasen-Spannungs- oder Stromunsymmetrieverhältnis (VUR, IUR) 3-Phasen-Spannungs- oder Stromunsymmetriefaktor (d0 %, d2 %) Berechneter unsymmetrischer Strom durch den Neutralleiter (In) 512K Speicher mit programmierbarem Intervall (Abtastzeit von 2 bis 3000 Sekunden, 17.000 Datensätze für ein 3P4W-System) Ausgabe von Wellenform, Leistungsparametern und Oberschwingungen auf Befehl Großes Punktmatrix-LCD-Display mit Hintergrundbeleuchtung Software zur Anbindung an einen PC über eine optisch isolierte RS-232C-zu-USB-Schnittstelle Integrierter Timer und Kalender für die Datenprotokollierung
