Ultraschall-Laufzeit-Durchflussmesser MTTDC
Volumenfür Flüssigkeitenfür Wasser

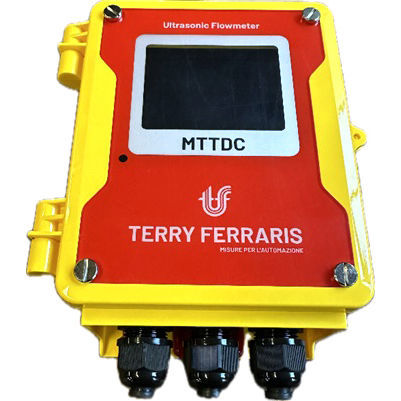

Ultraschall-Laufzeit-Durchflussmesser - MTTDC - Terry Ferraris - Volumen / für Flüssigkeiten / für Wasser
Ultraschall-Laufzeit-Durchflussmesser - MTTDC - Terry Ferraris - Volumen / für Flüssigkeiten / für Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Terry Ferraris

Eigenschaften

Technologie
Ultraschall-Laufzeit
Typ
Volumen
Flüssigkeit
für Flüssigkeiten, für Wasser, für Abwasser
Installierung
Clamp-On, Tauchfühler
Kommunikation
4-20 mA, RS485, Modbus, mit Analogausgang, mit Digitalausgang, RS-232
Versorgungsspannung
24 VDC, 240 V AC
Schutzniveau
IP65, IP68
Weitere Eigenschaften
digital, mit LCD-Display, mit Datenlogger, nichtinvasiv, Zweikanal
Prozesstemperatur

Min: -20 °C
(-4 °F)

Max: 60 °C
(140 °F)

Präzision

0,5 %, 1 %

Wiederholbarkeit

0,25 %

Beschreibung

Produktübersicht
Der MTTDC ist ein ein- oder zweikanaliger Ultraschall-Laufzeit-Durchflussmesser zur Messung des Volumenstroms in Rohrleitungen und Kanälen. Er besteht aus einer Digital-Signal-Processing-Einheit (DSP) und bis zu vier Geschwindigkeitsaufnehmern. Der Durchfluss wird über den Unterschied der Laufzeiten ultraschallimpulse stromaufwärts–stromabwärts und stromabwärts–stromaufwärts bei einem Winkel α zur Strömungsrichtung ermittelt. Clamp-On-Sensoren werden außen an der Rohrleitung montiert und verursachen weder Querschnittsverengung noch Druckverlust. Die DSP-Elektronik mit Kreuzkorrelation und FFT-Technologie ermöglicht den Einsatz in anspruchsvollen Anwendungen, auch bei Flüssigkeiten mit hohen Anteilen an Feststoffen oder Luft. Der MTTDC kann zwei unabhängige Messungen liefern, mit einer maximalen Gesamtkapazität von zwei Sehnenebenen.

Anwendung / Messung
Messung: Durchfluss / Volumenstrom; Elektronik. Typische Einsatzgebiete: Prozesswasser, Abwasser, Industrieflüssigkeiten, Klimatechnik und Prozessüberwachung.

Hauptmerkmale
  • Clamp-On- oder Einstechtransducer
  • Patentierte Anti-Round-Technologie
  • Geschwindigkeitsmessbereich: 0.02 ÷ 12 m/s
  • Messungen möglich bei Flüssigkeiten mit bis zu 30 % Luftblasen oder bei Schmutzwasser
  • Anzeige mit Oszilloskop-Funktion; Digitale Signalverarbeitung (DSP)
  • Zwei 4÷20 mA Analogausgänge (für negative oder positive Bereiche)
  • Zwei Relais für Volumensummierung
  • Zwei Analogeingänge für Druck, Füllstand etc.
  • Selbstdiagnosefunktion
  • Fernkalibrator zur Programmierung
  • Großes farbiges Grafik-LCD (320×240 Pixel)
  • Tastatursperre
  • Software für Installation und Datenübernahme
  • Datenlogger bis zu 1.000.000 Datensätzen; Interner Speicher: 32 MB; Externer Speicher: 8 GB


Erkennung / Technologie (Tabelle)
Messung: Durchfluss / Volumenstrom; Elektronik
Erkennung: Durchfluss / Volumenstrom
Technologie: Laufzeiten

Kompatible Elektronik
  • LED96 — Digitale Messanzeigen (empfohlene kompatible Elektronik)
