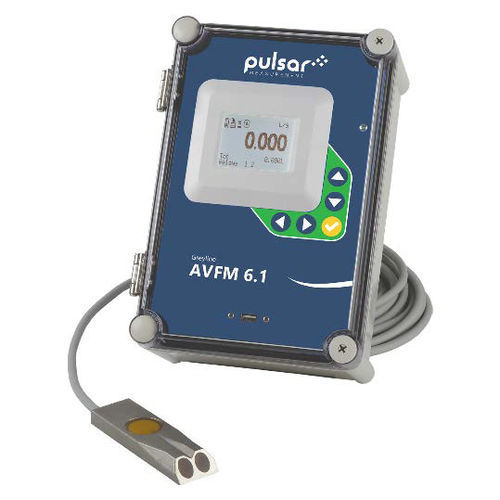

Doppler-Ultraschall-Durchflussmesser AVFM 6.1

Volumenfür Wasserfür Abwasser

Übersicht
Misst Strömungsgeschwindigkeit und Pegel, um den Durchfluss mit nur einem Ultraschallsensor zu überwachen. Area-Velocity-Durchflussmesser, konzipiert zur Messung des Durchflusses in offenen Kanälen, teilgefüllten Rohren und überlasteten Rohren ohne Gerinne oder Wehr. Geeignet für Abwasser, Regenwasser, Ablauf, industrielles Abwasser und Bewässerungswasser.

Tabelle
Messung: Dichte, Elektronik, Durchfluss
Erfassung: Durchfluss
Technologie: Doppler

Sensor & Betrieb
Der AVFM 6.1 verwendet einen tauchfähigen Ultraschallsensor zur kontinuierlichen Messung von Geschwindigkeit und Pegel im Kanal. Der Sensor ist beständig gegen Verunreinigungen, Korrosion und Abrieb. Das Messgerät kann mit dem standardmäßigen getauchten Geschwindigkeits-/Pegelsensor oder mit getauchter Geschwindigkeit plus getrenntem berührungsfreiem Ultraschallpegel-Sensor für stark belüftete Medien oder Medien mit hoher Feststoffkonzentration konfiguriert werden. Der Sensor ist vollständig versiegelt ohne Öffnungen oder Bohrungen.

Anzeige & Ausgänge
Anzeige von Durchflussrate und Gesamtvolumen auf dem großen hintergrundbeleuchteten LCD. Bietet drei 4-20 mA-Ausgänge und zwei Steuerrelais. Optional verfügbare Modbus RTU-Serienkommunikation stellt Durchflussrate, Volumen, Betriebsstunden und Diagnosedaten bereit.

Installation & Anwendung
Die Konfiguration ist einfach: Rohrdurchmesser oder Kanalabmessungen eingeben, der AVFM 6.1 berechnet und zeigt automatisch das Durchflussvolumen an. Der Ultraschallsensor wird mit einer im Lieferumfang enthaltenen Edelstahl-Halteplatte innen im Rohr oder am Kanalboden montiert und mit einer einzigen Schraube am Rohr- oder Kanalboden befestigt. Es sind keine speziellen Dichtmassen, Werkzeuge oder Befestigungen erforderlich.

Anwendungen

• Abwasser
• Industrielles Ablaufwasser
• Regenwasser
• Kombinierte Kanäle
• Natürliche Gewässer
• Bewässerungswasser

Kompatible Elektronik
Empfohlen: LED96 digitale Messanzeigen.

Technische Merkmale / Spezifikationen

• Modell: AVFM 6.1
• Messarten: Geschwindigkeit und Pegel (Area-Velocity-Methode)
• Sensortyp: Tauchfähiger Ultraschallsensor (versiegelt)
• Alternative Konfiguration: Getauchte Geschwindigkeit + separater berührungsloser Ultraschall-Pegelsensor für stark belüftete oder feststoffreiche Medien
• Technologie: Doppler
• Anzeige: Großes hintergrundbeleuchtetes LCD (Durchflussrate und Gesamtvolumen)
• Analoge Ausgänge: Drei 4-20 mA-Ausgänge
• Steuerung: Zwei Steuerrelais
• Kommunikation: Optionales Modbus RTU (seriell)
• Montage: Edelstahl-Halteplatte im Lieferumfang; Montage innen im Rohr oder am Kanalboden; Ein-Schrauben-Befestigung
• Beständigkeitseigenschaften: Beständig gegen Verunreinigungen, Korrosion und Abrieb
• Konstruktion: Keine Öffnungen oder Bohrungen im Sensor
