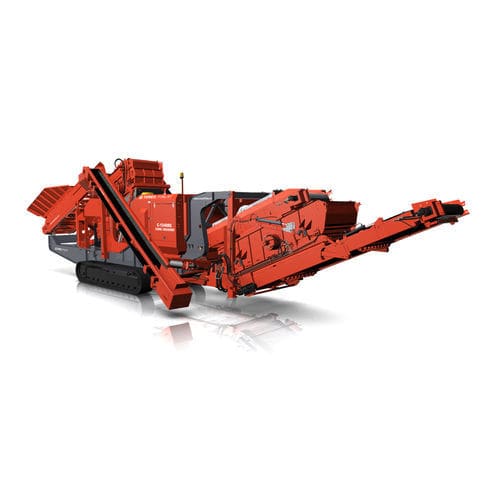

Kegelbrecher C-1540RS

mobildieselbetriebenauf Raupen

Produktübersicht
Der Finlay C-1540RS ist ein Kegelbrecher auf Raupen, der Brechen und Klassieren auf einem einzigen Fahrgestell vereint. Basierend auf dem Modell C-1540 verfügt er über ein eingebautes Rezirkulationsförderband und ein abnehmbares Doppel-Deck-Sieb, das ohne Hebezeug schnell für den Offenbetrieb entfernt werden kann.

Merkmale

• Abnehmbares 12’ x 5’ (3,66 m x 1,52 m) Doppel-Deck-Sieb, das Überkorn über das integrierte Rezirkulationsband zurück zum Brecher fördert.
• Schnell abnehmbares Sieb und Feingutförderer für die schnelle Umstellung auf offenen Brechkreislauf.
• Optionales Mittelkornband und optionales unteres Siebdeck zur Produktion eines zweiten Produkts nach Spezifikation.

Trichter / Zubringer

• Trichterkapazität: 5 m³ (6,5 yd³)
• Trichterbreite hinten: 2,45 m (8’); mit optionalen Erweiterungen: 3,7 m (12’2”)
• Arbeitswinkel: 24° (Vorsiebzufuhr), 21° (Direktzufuhr)
• Abklappbare Hecktür für zusätzliche Brecherbeschickung
• Aufprallschutzbügel zur Reduzierung der Belastung auf das Aufgabeband

Vorsieb-Modul

• Oberdeck: 1,83 m x 1,22 m (6’ x 4’)
• Entfernt Feingut vor der Kegelkammer zur Maximierung der Produktion und Reduzierung des Verschleißes

Feingutförderer

• Bandbreite: 1,4 m (55”)
• Arbeitswinkel: 19°–22°
• Hydraulisch klappbar für den Transport
• Abladehöhe: 3,0 m (9’10”)
• Haldenvolumen: 44,3 m³ (58 yd³) @ 40°

Siebkasten

• Oberdeck: 3,66 m x 1,53 m (12’ x 5’)
• Unteres Deck: 3,05 m x 1,53 m (10’ x 5’)
• Gesamt-Siebfläche: 10,1 m² (110 ft²)
• Siebwinkel: 19°–22°

Rezirkulationsförderer

• Bandbreite: 500 mm (20”)
• Bandprofil: Chevron
• Arbeitswinkel: 30°
• Hydraulisch klappbar für den Transport

Kegelkammer

• Terex® 1000 mm (40”) Kegelkammer
• Variable Geschwindigkeitsregelung zur Einhaltung der Produktvorgaben
• Hydraulisch verstellbares Closed-Side-Setting mit Überwachungssystem

Unterwagen

• Schuhbreite: 500 mm (20”)
• Fahrgeschwindigkeit: 0,9 km/h
• Steigfähigkeit: 25°

Abnehmbarer Siebkasten

• Schnell abnehmbares Sieb und Feingutförderer für den Offenbetrieb
• Optionaler Aufgabegurt und unteres Siebdeck zur Produktion eines zweiten Produkts

T-Link Telematics (Maschinen-Telematik & Überwachung)

• Fernüberwachung: Position und Maschinenstatus
• Stellt Betriebsdaten und Berichte zur Unterstützung der fernseitigen Anlagenoptimierung bereit
• Seit 2016 an Terex Finlay Brechern mit elektronischen Motoren und seit 2017 an Siebanlagen montiert

Technische Daten

• Netto-Motorleistung: Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp (Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW)
• Kegelkopfdurchmesser: 1000 mm (40”)
• Transportgewicht: 112,700 lbs / 51,120 kg
• Transportmaße: H 3.5 m | B 3.1 m | L 18.76 m
• Einsatzmaße: H 4.75 m | B 4.7 m | L 19 m
