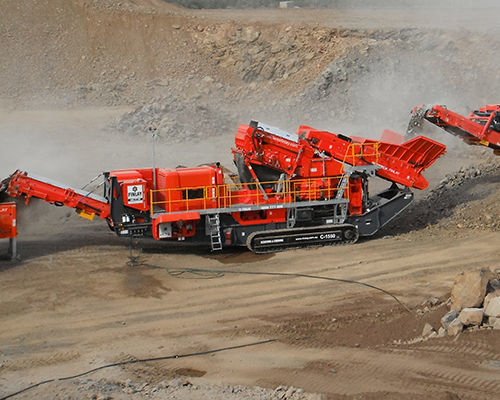

Kegelbrecher C-1550P

mobildieselbetriebenauf Raupen

Übersicht
Der Finlay C-1550P ist eine selbstfahrende mobile Kegelbrechanlage, aufgebaut um den bewährten Finlay 1300 Kegelbrecher mit Direktantrieb. Die Maschine bietet ein optionales, patentiertes Eindeck-Vorsieb (2,45 x 1,52 m) zur Entfernung oder Umgehung von Feinmaterial, ein integriertes Rinnensystem zum Ableiten oder Zurückführen von Feinfraktionen sowie serienmäßig T-Link-Telematik auf entsprechenden Ausführungen.

Konstruktion & Betrieb

• Gereinigt auf Raupenfahrgestell, selbstfahrende Kegelanlage mit großem Trichter/Feeder sowie automatischer Metallerkennung und Auswurf zur Kegelsicherung und Reduzierung von Stillstandszeiten.
• Optionales Vorsieb-Modul (Eindeck 2,45 m x 1,52 m) zur Entfernung von Feinteilen vor der Kegelkammer.
• Hydraulisch verstellbarer Zuführförderer für Betrieb mit Vorsieb oder Direktzufuhr in den Kegel.
• Kraftstoffeffiziente Direktantriebsübertragung über Nasskupplung mit variabler Drehzahlregelung und elektronischer Überwachung.
• Hydraulisches Freigabesystem mit automatischer Rückstellung zum Schutz der Brechkammer.
• Integriertes Rinnensystem zum Bypassen oder Zurückführen von Feinanteilen zur Optimierung des Durchsatzes und zur Reduzierung des Verschleißes.
• Staubunterdrückungsvorrichtung serienmäßig vorbereitet (Schlauch und Sprühstäbe; Pumpe nicht enthalten).

Hauptmerkmale

• Vollhydraulische Closed Side Setting (CSS)-Verstellung mit elektronischer Überwachung für Anpassungen während des Betriebs.
• Kraftstoffeffizienter Direktantrieb über Nasskupplung.
• Hydraulisches Freigabesystem mit automatischem Rücksetzen zur Minimierung von Ausfallzeiten.
• Metallerkennung auf dem Beschickungsband mit Auto-Stopp und steuerbarem Auswurf zur Entfernung metallischer Fremdkörper.
• Vorsieb-Bypass- oder Wiedereinführungsoptionen zur Verbesserung der Produktkontrolle, des Durchsatzes und der Lebensdauer der Verschleißteile.

Module & Komponenten

• Trichter / Feeder: Trichter mit großem Fassungsvermögen, automatischer Metallerkennung und Auswurf; optionale Trichtererweiterungen verfügbar.
• Hauptförderer: Bandbreite 1,2 m, Prallleisten und verschleißfeste Auskleidungen am Einlauf, Vollumfang-Skirting, Haldenfüllstandsensor; Austragshöhe ca. 3,8 m; Haldenkapazität ~81,6 m³ @ 40°.
• Vorsieb-Seitenförderer: hydraulisch klappbarer Seitenförderer zur Feinmaterialabfuhr; Bandbreite 650 mm.
• Kegelbrecher: Terex 1300 Kegelkammer (1300 mm / 52") mit Mantel/Konkav-Verschleißanzeigern; mittel-grobe Konkavkonfiguration; CSS während des Betriebs einstellbar (min 24 mm — max 44 mm).
• Fahrwerk: robuster Raupenunterwagen; Schuhbreite 500 mm, Fahrgeschwindigkeit ~1,1 km/h, Steigfähigkeit ~25°.

Telematik
T-Link Telematik-Hardware und -Software sind serienmäßig bei entsprechenden Maschinen montiert und ermöglichen Fernüberwachung und Maschinenleistungsdaten (Abonnementbedingungen gelten).

Technische Daten

• Modell: C-1550P
• Marke: Finlay
• Kegelkopfdurchmesser: 1300 mm (52")
• Netto-Motorleistung: Tier 3 — Cat C15 522 hp (390 kW) oder Tier 4F — Scania 500 hp (368 kW) je nach Variante
• Transportgewicht: ca. 64.820 kg (142.903 lbs)
• Transportmaße (L x B x H): ca. 18,3 m x 3,0 m x 3,8 m
• Arbeitsmaße (L x B x H): ca. 19,25 m x 7,1 m x 6,0 m
• Vorsieb Oberdeck: 2,45 m x 1,52 m, Winkel ~23°
• Vorsieb Seitenförderer: Bandbreite 650 mm, Austragshöhe ~2,8 m, Haldenkapazität 32,6 m³ @ 40°
• Hauptförderer: Bandbreite 1,2 m, Austragshöhe ~3,8 m, Haldenkapazität ~81,6 m³ @ 40°
• Trichterkapazität: ca. 8 m³ (Hinterbreite 2,5 m; erweiterbar bis 4,16 m)
• CSS-Bereich: min 24 mm — max 44 mm
• Standardausstattung: Metallerkennung und Auswurf am Zuführband, Staubunterdrückungsvorrichtung, T-Link Telematik (je nach Ausstattung).
