Mobiler Beschicker TF-75H

Bandfür Trichterfür Schüttgut

Produktübersicht

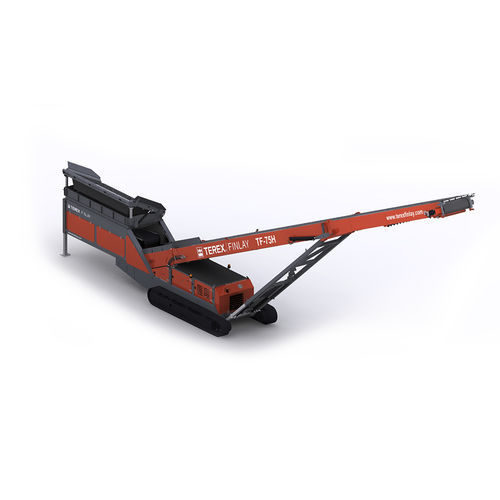

Der Terex Finlay TF-75H ist ein High-Level-Aufgabetrichter zur Steigerung der Produktivität auf Baustellen durch Eliminierung doppelter Materialhandhabung und zur dosierten Beschickung von Brech- und Siebanlagen. Der Trichter/Eingeber hat ein Volumen von 7 m³ (9,15 yd³) und lässt sich direkt von Baggern, Radladern und Hilfsmaschinen beladen.

Anwendungsbereiche
Verwendbar für dosierte oder kontrollierte Materialzufuhr in Brech- und Siebanwendungen, zur Beschickung von Zusatzgeräten, zum Anschluss zusätzlicher Förderbänder für Materialtransfer sowie zum direkten Be- und Entladen von Schiffen, LKW und Eisenbahnwaggons. Optionaler orbitaler, mittig montierter Drehkranz ermöglicht 360° Rotation zur erhöhten Mobilität.

Hauptmerkmale

• Bolzenlose Montage des Hauptbands für schnellen Auf- und Abbau und erhöhte Arbeitssicherheit.
• Hydraulische Geschwindigkeitsregelung des Aufgebers für effizienten Materialtransfer vom Trichter zum Austragsförderer.
• Hybridoption mit integrierten Elektromotoren zur Nutzung externer Stromquelle oder des Standard-Verbrennungsmotors.
• Austragsförderer 22,5 m (73'10") mit einer Förderkapazität von bis zu 600 t/h (661 US‑t/h), abhängig von Material und Bedingungen.
• Maximale Haldenkapazität bei 37° Schüttwinkel: 2.776 t (3.060 US‑t).

Zusätzliche Produktdetails

• Trichter / Aufgeber: Volumen 7 m³ (9,15 yd³); Einfüllhöhe ohne Gitter 2,6 m (8'6"); Einfülllänge ohne Gitter 4,1 m (13'5"); Antrieb: hydraulische stufenlose Drehzahlregelung über hochmomentiges Getriebe.
• Förderer: Länge 22,5 m (73'10"); Bandbreite 1,2 m (48"); Max. Austragshöhe 9,8 m (32'2"); Max. Haldenvolumen (37°) 1.735 m³ (2.270 yd³); Hydraulische Höhenverstellung; Hydraulisches Klappsystem für den Transport.
• Fahrwerk: Schwerlast-Kettenfahrwerk, Achsmitten 4.300 mm, Schuh 400 mm.
• Sicherheit: Integrierte Sicherheitsmerkmale, darunter bolzenlose Hauptbandmontage.
• Hybrid‑Technologie: An Bord montierte Elektromotoren verfügbar für Betrieb an externer Stromversorgung oder Standardmotor.

Technische Daten

• Förderlänge: 75' / 22,5 m
• Bandbreite: 48" / 1,2 m
• Max. Abwurfhöhe: 32' 2" @ 24° / 9,8 m @ 24°
• Transportmaße: Breite 9' / 2,75 m; Länge 63' 11" / 19,5 m; Höhe 10' 2" / 3,12 m
• Durchsatzleistung: bis zu 600 t/h (661 US‑t/h) (materialabhängig)
• Trichtervolumen: 7 m³ (9,15 yd³)
• Max. Haldenkapazität (37°): 2.776 t (3.060 US‑t)
