Bandbeschicker TF-75L

rotierendfür Schüttgutfür Trichter

Overview

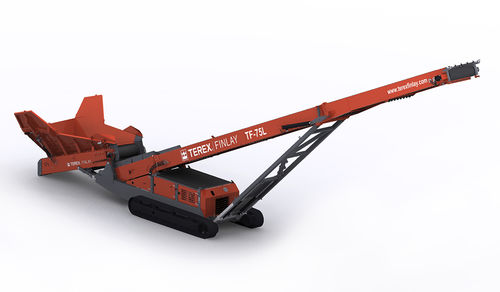

Der TF‑75L Terex Finlay ist ein Niedrigniveau‑Aufgeber, der entwickelt wurde, um die Produktivität zu maximieren, die Umschlagarbeiten vor Ort zu reduzieren und die Betriebseffizienz für eine Vielzahl von Zuführmaterialien zu verbessern. Der 7 m3 (9,2 yd3) Trichter mit einer Aufgabehöhe von 1,90 m (6'3") und einer aufgespreizten Aufgabebreite von 3,50 m (11'5") erlaubt die Beladung aus Baggern, Greifkranen und Radladern. Hydraulisch klappbare Trichterschalen sind serienmäßig für sichere und schnelle Montage.

Key features

• 7 m3 Trichter mit hydraulisch klappbaren Seitenwänden für sichere Niedrigniveau‑Beschickung.
• Hydraulische Geschwindigkeitsregelung des Aufgebers für genaue, dosierte Materialzufuhr zum Hauptband.
• Bolzenlose Auslegung des Hauptbandes und integrierte Sicherheitsfunktionen für schnellen und sicheren Aufbau.
• Langes Austragsband (22,5 m / 73'10") für hohen Durchsatz und Übertragung zu Lagerhalden.
• Raupenfahrwerk und 3‑seitige Beschickung zur einfachen Integration in stationäre und mobile Brech‑ und Siebanlagen.
• Option: orbitaler, zentral montierter Drehteller für 360° Rotation; Hybrid‑Option mit eingebauten Elektromotoren für den Betrieb mit externer Stromversorgung.

Applications & benefits

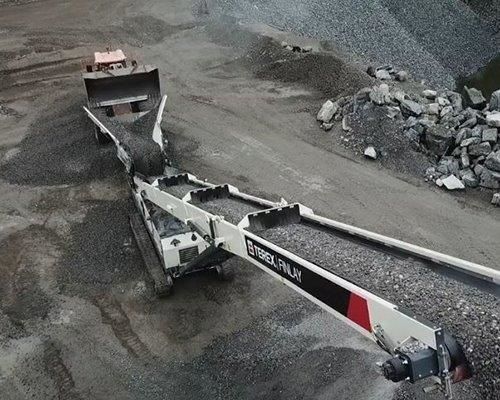

Der TF‑75L eignet sich für Anwendungen mit Niedrigniveau‑Beschickung (Bagger/Lader), dosierte Zuführung zu Brechern und Sieben, Materialtransfer zu langen Förderern für Lagerhalden sowie für direktes Be‑/Entladen von Schiffen, Lkw und Eisenbahnwaggons. Vorteile: geringere Materialhandhabung, erhöhte Sicherheit durch hydraulische Funktionen, flexible Antriebsoptionen (Hybrid/Elektrisch) und hohe Durchsatzleistung.

Technical specifications

• Modell: TF‑75L
• Marke: Terex Finlay
• Trichtervolumen: 7 m3 (9,2 yd3)
• Aufgabehöhe: 1,90 m (6'3")
• Aufgabebreite (aufgeflared): 3,50 m (11'5")
• Produkt-/Austragsbandlänge: 22,5 m (73'10") — insgesamt gelistete Bandlänge: 75' / 22,6 m
• Bandbreite: 48" / 1,2 m
• Max. Abwurfhöhe: 9,8 m (32'2") @ 24°
• Förderleistung: bis zu 600 t/h (661 US‑t/h) je nach Material und Konfiguration
• Haldenkapazität (Beispiele, Schüttwinkel 37°): ca. 2.776 t (3.060 US‑t)
• Transportmaße (ca.): Breite 2,75 m (9'); Länge 19,74 m (64'9"); Höhe 3,35 m (11')
• Optionen: orbitaler Drehteller (360°); integrierte Elektromotoren (Hybrid‑Option) für externen Netzbetrieb
