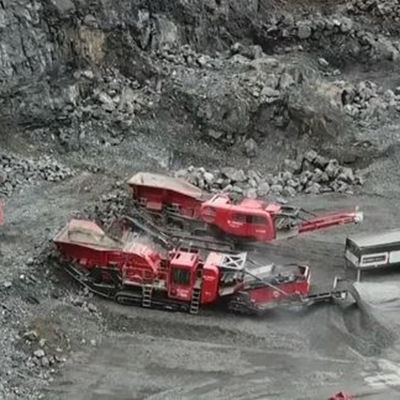

Schlagbrecher I-120RS

mobilmit horizontaler Achse

Übersicht Der Finlay I-120RS ist ein Prallbrecher mit horizontaler Welle (HSI) der neuen Generation, ausgelegt zur Verbesserung des Materialflusses und der Produktionsleistung in Steinbrüchen, im Bergbau, bei Abbrucharbeiten und im Recycling. Ausgestattet mit der Finlay CR038-Prallkammer, Direktantrieb und einem fortschrittlichen elektronischen Steuerungssystem erzielt er hohe Zerkleinerungsgrade und eine konsistente Produktform. Das an Bord angebrachte, schnell abnehmbare Doppeldeck-Sieb 3,66 m x 1,53 m sorgt für flexible Sieblösungen.

Hauptmerkmale

• Verbesserter Materialfluss durch progressive Verbreiterung der Maschinenelemente entlang des Materialgangs.
• Vollhydraulische Unterstützung der Platteneinstellung für schnelle und präzise Anpassungen.
• Schwerlast-Vibrationszuführung (VGF) mit integriertem Vorsieb zur Entfernung von Feinanteilen und Ableitung von Bypass-Material zur Nachbearbeitung.
• Schnell lösbares Rückführungssystem on-board inklusive großem Doppeldeck-Sieb 3,66 m x 1,53 m.
• Das Rückführband lässt sich schwenken und zwischen geschlossener Rückführung und Aufhaldebetrieb umstellen.

Komponentendetails

• Hauptband: Bandbreite 1,1 m (44”); Abwurfhöhe 3,5 m (11’5”); hydraulisch absenkbar für Transport; Vollgurt serienmäßig.
• Prallkammer: Finlay CR038; Rotor Ø1033 mm (41”), Rotorbreite 1100 mm (44”); Einlass 1130 mm x 800 mm (45” x 32”); Direktantrieb über Keilriemen; hydraulische Freigabe zum Schutz der Kammer.
• Trichter / Zuführung: Standardvolumen 5 m³ (6,5 yd³); mit Erweiterungen bis 8 m³ (10,4 yd³); Rückfütterbreite ~4 m (13’1”) mit hydraulisch klappbaren Verlängerungen.
• Bypass-Band: Bandbreite 650 mm (26”); maximale Abwurfhöhe ca. 2,5 m; Aufhaldekapazität ca. 18,1 m³.
• Rückführband: Bandbreite 500 mm (20”); hydraulisch schwenkbar zwischen Rückführung und Aufhaldebetrieb.
• Feinkornband: Bandbreite 1,4 m (55”); Abwurfhöhe ca. 3,0 m (9’10”).
• Siebkasten: Beide Decks 3,66 m x 1,53 m; Hydraulikantrieb mit Schwerlastlagern; Sieb absenkbar für Austausch und Service; komplettes RS-System schnell abnehmbar.
• T-Link Telematik: Telematik-Hardware und -Software serienmäßig verbaut (Datenabonnement je nach Konfiguration).

Technische Daten

• Modell: I-120RS
• Typ: Horizontaler Prallbrecher (HSI)
• Prallkammer: Finlay CR038
• Rotordurchmesser: Ø1033 mm (41”)
• Rotorbreite: 1100 mm (44”)
• Einlassöffnung: 1130 mm x 800 mm (45” x 32”)
• Antrieb: Direktantrieb über Keilriemen
• Platteneinstellung: vollhydraulische Unterstützung
• Zuführkapazität (VGF): 5 m³ Standard; bis 8 m³ mit Erweiterungen
• Hauptband: 1,1 m (44”); Abwurfhöhe 3,5 m
• Bypass-Band: 650 mm (26”); Aufhaldekapazität ~18,1 m³
• Rückführband: 500 mm (20”); hydraulisch schwenkbar
• Feinkornband: 1,4 m (55”); Abwurfhöhe ~3,0 m
• Sieb: Doppeldeck 3,66 m x 1,53 m abnehmbar
• Anwendungen: Steinbruch, Bergbau, Abbruch, Recycling, Zuschlagstoffproduktion
