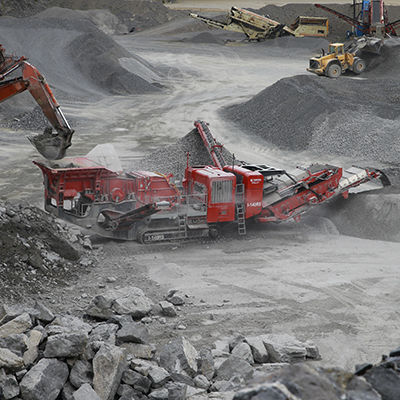

Schlagbrecher I-140RS

mobilauf Raupen

Produktübersicht
Der Finlay I-140RS ist ein Prallbrecher der nächsten Generation, entwickelt für Steinbrüche, Bergbau, Abbruch und Recycling. Die überarbeitete Anordnung und die CR032‑Prallkammer verbessern den Materialfluss, erreichen hohe Zerkleinerungsgrade und sorgen für eine konstante Produktform. Die Maschine verfügt über ein schnell abnehmbares Einzeldeck‑Sieb (4,8 m x 1,5 m) für den flexiblen Einsatz mit oder ohne Rückführung.

Allgemeine Beschreibung
Der I-140RS integriert die Finlay CR032 Prallkammer mit Direktantrieb und einem fortschrittlichen elektronischen Steuerungssystem. Bei Anwendungen ohne Rückführung kann das komplette Sieb‑ und Rückführungssystem rasch entfernt werden, was Transport und Wartung vereinfacht. Hohe Produktivität, einfache Wartung und ein bedienerorientiertes Design machen den I-140RS geeignet für Großproduzenten und Auftragspacker.

Hauptmerkmale

• Optimierter Materialfluss: die Breiten der Komponenten vergrößern sich entlang der Maschine, um Blockaden zu reduzieren und den Durchsatz zu erhöhen.
• Hydraulisch unterstützte Prallplatteneinstellung für schnelle und präzise Einstellungen.
• Schwerlast‑VGF mit integriertem Vorsieb zur Entfernung von Feinanteilen und zur Klassifizierung von Bypass‑Material zur Nachbearbeitung.
• Schnell abnehmbares Rückführungssystem inklusive großem Einzeldeck‑Sieb 4,8 m x 1,5 m.
• Rückführförderer kann für geschlossenen Umlauf gedreht oder zum Aufhalden von Überkorn verwendet werden.

Serienmäßige On‑board‑Systeme & wichtige Komponenten

• On‑board Einzeldeck‑Sieb 4,8 m x 1,5 m (16’ x 5’) — schnell lösbar für Anwendungen ohne Rückführung.
• Abnehmbare Rückführsektion (RS) — schnelle Demontage, wenn nicht erforderlich.
• Schwerlast‑VGF mit integriertem Vorsieb.
• Hauptförderer über die volle Länge mit Prallleisten am Zuführpunkt; optionaler Vibrationsförderer unterhalb der Brechkammer und verschleißfeste Auskleidungen.
• Feinband: verschiedene Bandoptionen und Austragshöhen für effektive Feinstoffentsorgung und Lagerung.
• Bypass‑Förderer: hydraulisch zusammenklappbar für den Transport; zur Entfernung von Feinanteilen oder Bypass‑Material.
• Rückführförderer: Band 500 mm (20"); hydraulisch zwischen Umlauf‑ und Haldenbetrieb drehbar.
• Prallkammer: Finlay CR032 mit Direktantrieb und elektronischer Steuerung; Rotor Ø1270 mm x 1220 mm (Ø50" x 48").
• T‑Link Telematik: serienmäßig montiert mit siebenjährigem kostenfreiem Datenabo für Fernüberwachung und Flottenoptimierung.

Downloads (verfügbar)

• Finlay-I140RS-Impact-Crusher (product brochure - English)
• Finlay-I140RS-Prallbrecher (product brochure - German)

Eigenschaften / Technische Daten

• Netto‑Motorleistung: Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp (Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW).
• Rotorgröße: Ø50" x 48" (Ø1270 mm x 1220 mm).
• Betriebsgewicht: 159,394 lbs / 72,300 kg.
• Transportmaße: Höhe 12'5" | Breite 11'5" | Länge 71'2" (≈ Höhe 3,8 m | Breite 3,47 m | Länge 21,7 m).
• Arbeitsmaße: Höhe 19'2" | Breite 26'9" | Länge 70'7" (≈ Höhe 5,86 m | Breite 8,17 m | Länge 21,5 m).
• Trichter / Zuführung: fester Trichter mit optionalen hydraulischen Klapp‑/Verriegelungs‑Erweiterungen; VGF Kapazität ohne ext 6 m³, mit ext 9 m³; Hinterbreite ohne ext 2,17 m, mit ext 3,60 m.
• Siebkasten (on‑board abnehmbar): Deckgröße 4,8 m x 1,52 m; Hydraulikantrieb; 22° Winkel; Drehzahl ~950 rpm; Siebfläche 7,5 m²; RS‑Abschnitt schnell lösbar.
• Feinförderer: Bandbreite 1,4 m (55"); konfigurierbare Austragshöhen bis ca. 3,54 m (11'8").
• Hauptförderer: Bandbreite 1,3 m (52"); Arbeitswinkel 22°; Prallleisten am Zuführpunkt; Vollausführung zur Lagerbildung.
• Bypass‑Förderer: Bandbreite 0,8 m (32"); hydraulisch stapelbar; Austragshöhe ca. 3,38 m (11'1").
• Rückführförderer: Breite 0,5 m (20"); hydraulische Drehung zwischen Betriebsarten.
• Rotor Prallkammer: Ø1270 mm x 1220 mm; Prallplatteneinstellungen primär max 150 mm / min 50 mm, sekundär max 75 mm / min 20 mm.
