MMA-Schweißmaschine SUPERMIG 505i XD
WIGMAGMIG

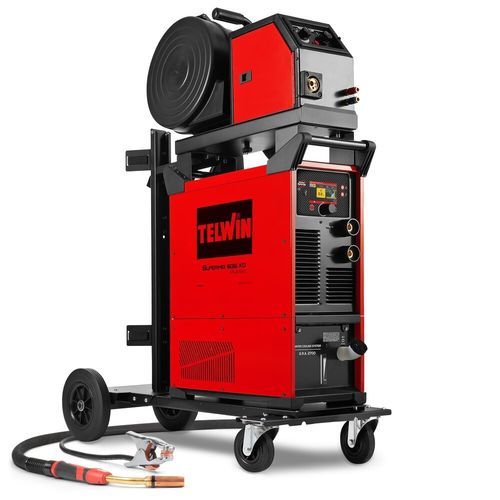

MMA-Schweißmaschine - SUPERMIG 505i XD - TELWIN - WIG / MAG / MIG
MMA-Schweißmaschine - SUPERMIG 505i XD - TELWIN - WIG / MAG / MIG
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von TELWIN

Eigenschaften

Technik
MIG, WIG, MAG, Impuls, MMA
Funktionsmodus
manuell
Konfigurierung
mit Wagen
Anwendungsbereich
für Stahl, für Edelstahl, für Aluminiumlegierung
Stromversorgung
400V dreiphasig
Weitere Eigenschaften
kompakt, wassergekühlt, Wechselrichtertechnologie, Hochleistung, mit Protokollierung
Leistung

Max: 16.700 W

Min: 16.600 W

Beschreibung

Kurzbeschreibung
  • Multiprozess-Inverter-Schweißgerät (MIG-MAG/FLUX/BRASING/MMA/TIG DC-Lift) mit externer 4-Rollen-Drahtvorschubeinheit, Wagen und AQUA-Kühlgerät (GRA 2700). Bis 400 A, dreiphasig 230/400 V. XD-Version für hohen Einschaltdauerbetrieb und anspruchsvolle Anwendungen.


Beschreibung
  • Inverter-Einheit mit kontinuierlichem und pulsierendem Betrieb für mehrere Prozesse (MIG-MAG, Fülldraht, Löten/Brazing, MMA, WIG DC-Lift) und externer 4-Rollen-Einheit für Fernsteuerung.
  • WAVE OS Betriebssystem mit EASY- und EXPERT-Modi; synergistische Parametersteuerung mit 18 voreingestellten Kurven und erweiterbaren Kurvenpaketen. Erstellung, Speicherung und Export kundenspezifischer Programme via USB für Rückverfolgbarkeit und Prozesswiederholbarkeit.
  • Betrieb im Impuls- und Doppelimpulsmodus (PULSE und POP) zur Verbesserung der Lichtbogenstabilität auf Stahl, Edelstahl und Aluminium.
  • TFT-Grafikdisplay zeigt Drahtgeschwindigkeit, Spannung und Strom; Auswahl 2/4 Takte und Spot; bis zu 18 einstellbare erweiterte Parameter (Start-/Endströme, Lichtbogenkorrekturen, Anstiegs-/Abfallrampen, Vor-/Nachgas). ATC-Funktion enthalten.


Merkmale
  • XD-Design mit hoher Einschaltdauer für kontinuierlichen Industrieeinsatz.
  • Externe 4-Rollen-Drahtvorschubeinheit (TS 555) für zuverlässige Drahtzuführung und Fernanpassungen.
  • Tunnelbelüftungssystem schützt Elektronik vor Staub und Verunreinigungen und erhöht die Lebensdauer in rauen Umgebungen.
  • Kompaktes, transportables Paket mit hoher Energieeffizienz und TFT Wave grafischer Anzeige.


MIG-MAG
  • WAVE OS mit EASY- und EXPERT-Modi und 18 voreingestellten synergistischen Kurven; erweiterbar über optionale Pakete.
  • Synergistische und manuelle Steuerung: Drahtvorschubgeschwindigkeit, Schweißleistung (SYN) und manuelle Zuführung (MAN).
  • Anzeige von Drahtgeschwindigkeit, Spannung und Schweißstrom; Auswahl 2/4 Takte und Punktschweißen.
  • Bis zu 18 einstellbare erweiterte Parameter zur Feinabstimmung des Prozesses; ATC verfügbar.


MMA
  • MMA-Funktionen: Hot Start, Arc-Force-Einstellung und Anti-Stick-Schutz.
  • VRD-Gerät enthalten zur Erhöhung der Sicherheit und für den Einsatz mit Generatoren.
  • Anzeige von Schweißspannung und Strom zur Prozessüberwachung.


TIG
  • TIG-Betrieb mit DC-Lift-Zündung und Anzeige der Parameter auf dem TFT-Display.


Schutz und Zuverlässigkeit
  • Thermostatische Schutzvorrichtungen, Überspannung (+15%), Unterspannung (-25%) und Überstromschutz.
  • Tunnelbelüftungssystem zur Abschirmung elektronischer Komponenten vor Staub und Schmutz für längere Lebensdauer in anspruchsvollen Umgebungen.
  • Schutzgrad IP23.


Lieferumfang
  • Komplett mit MIG-MAG-Brenner, Kabel und Masseklemme, externer 4-Rollen-Drahtvorschubeinheit, Verbindungskabeln, Kühlgerät GRA 2700 und Federal-Wagen.


Technische Daten
  • Produktcode: 816853
  • Dreiphasige Netzspannung: 230 / 400 V
  • Netzfrequenz: 50 / 60 Hz
  • Max. Strom DC EN60974-1: 400 A @ 60%
  • Stromregelbereich DC: 20 - 400 A
  • Strom bei 60% DC: 400 A
  • Strom bei 100% DC: 300 A
  • Max. aufgenommener Strom: 30 A
  • Max. Leerlaufspannung DC: 67 V
  • Bereich V OUT (MIG): 9 - 34 V
  • Stromaufnahme bei 60%: 30,2 A
  • Leistungsaufnahme bei 60%: 16,7 kW
  • Max. Leistungsaufnahme: 16,6 kW
  • Sicherung: 25 A
  • Wirkungsgrad: 86%
  • Elektroden-Ø (MMA): 1,6 - 8 mm
  • Traino-Einheit: TS 555
  • Draht-Ø Stahl: 0,6 - 1,6 mm
  • Draht-Ø Edelstahl: 0,8 - 1,6 mm
  • Draht-Ø Aluminium: 0,8 - 1,6 mm
  • Draht-Ø Fülldraht: 0,8 - 1,6 mm
  • Draht-Ø Löt-/Brasing: 0,8 - 1,2 mm
  • Drahtgeschwindigkeit: 1,5 - 20 m/min
  • Netzkabellänge: 3 m
  • Normen: EN 60974-1 / -5 / -10
  • Schutzgrad: IP23
  • Abmessungen: 100 x 50 x 133 cm
  • Gewicht: 87,14 kg
