Impulsschweißmaschine SUPERMIG 505i XD
MIGMAGMMA

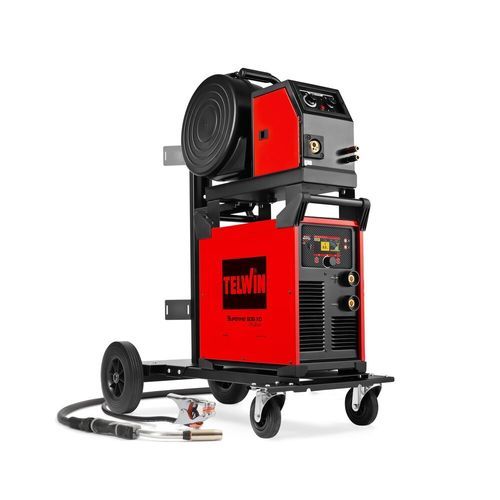

Impulsschweißmaschine - SUPERMIG 505i XD - TELWIN - MIG / MAG / MMA
Impulsschweißmaschine - SUPERMIG 505i XD - TELWIN - MIG / MAG / MMA
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von TELWIN

Eigenschaften

Technik
Impuls, MIG, MAG, MMA, WIG
Funktionsmodus
manuell
Konfigurierung
mit Wagen
Stromversorgung
400V dreiphasig
Weitere Eigenschaften
programmierbar, kompakt, für Intensiveinsatz, Wechselrichtertechnologie
Leistung

Min: 16.600 W
(22,57 hp)

Max: 16.700 W
(22,706 hp)

Ausgangsfrequenz

Min: 0,05 kHz

Max: 0,06 kHz

Beschreibung

Kurzbeschreibung
  • Multiprozess-Inverter-Schweißgerät (MIG-MAG/FLUX/BRAZING/MMA/WIG DC-Lift) mit externer 4-Rollen-Drahtvorschubeinheit und Wagen. Bis 400 A, dreiphasige Stromversorgung 230/400 V. XD-Version ausgelegt für hohe Einschaltdauer und Dauerbetrieb unter anspruchsvollen Bedingungen.


Funktionen und Betriebsarten
  • WAVE OS mit EASY- und EXPERT-Modus zur Anpassung des Arbeitsablaufs. Unterstützt Impuls- und Doppelimpulsbetrieb (PULSE und POP). Synergistische Parametereinstellung mit 18 voreingestellten Kurven; Erstellung, Speicherung und Export benutzerdefinierter Programme über USB.


Bedienung und Kontrolle
  • TFT-Grafikdisplay zeigt Drahtgeschwindigkeit, Spannung und Schweißstrom. Auswahl 2/4-Takt und Spot. Bis zu 18 einstellbare erweiterte Parameter (Start-/Endströme, Lichtbogenkorrekturen, Anstiegs-/Abfallrampen, Vor-/Nachgas). ATC-Funktion und Fernsteuerung vom Drahtvorschubgerät.


MIG-MAG (Funktionalitäten)
  • Synergische Modi mit 18 voreingestellten Kurven (erweiterbar). Manueller und SYN-Betrieb vom Drahtvorschub; präzise Anzeige von Drahtvorschub, Spannung und Strom; Auswahl 2/4-Takt und Punkt-/Spot-Schweißen.


MMA
  • Hot-Start und Arc-Force-Einstellungen, Antihaftschutz und VRD-Schutzvorrichtung. Anzeige von Schweißspannung und -strom im Display.


WIG
  • DC-Lift-Zündung mit Anzeige der Schweißparameter (Spannung und Strom).


Belüftung und Bauweise
  • Tunnelbelüftung schützt Elektronik vor Staub und Schmutz und erhöht die Zuverlässigkeit in rauen Umgebungen. Robuste, kompakte und stoß-/staubfeste Konstruktion; geringes Gewicht für einfachen Transport; Schutzart IP23.


Lieferumfang und Schutz
  • Schutzfunktionen: thermostatischer Schutz, Überspannung (+15%), Unterspannung (-25%), Überstrom und Motor-/Generator-Schutz. Komplett mit MIG-MAG-Brenner, Kabeln und Masseklemme, externer 4-Rollen-Drahtvorschubeinheit, Anschlusskabeln und Wagen.


Charakteristiken / technische Spezifikationen
  • Produktcode: 816857
  • Dreiphasige Netzspannung: 230 / 400 V
  • Netzfrequenz: 50 / 60 Hz
  • Max. Strom DC (EN60974-1) bei 60%: 400 A
  • Stromregelbereich DC: 20 - 400 A
  • Strom bei 60%: 400 A
  • Strom bei 100%: 300 A
  • Max. aufgenommener Strom: 30 A
  • Max. Leerlaufspannung DC: 67 V
  • Bereich V OUT MIG: 9 - 34 V
  • Stromaufnahme bei 60%: 30,2 A
  • Leistungsaufnahme bei 60%: 16,7 kW
  • Max. Leistungsaufnahme: 16,6 kW
  • Sicherung: 25 A
  • Wirkungsgrad: 86 %
  • Elektrodendurchmesser (MMA): 1,6 - 8 mm
  • Stahl Schweißdraht Ø: 0,6 - 1,6 mm
  • Edelstahl Schweißdraht Ø: 0,8 - 1,6 mm
  • Aluminium Schweißdraht Ø: 0,8 - 1,6 mm
  • Füllschweißdraht Ø (FLUX): 0,8 - 1,6 mm
  • Löt-/Braze-Draht Ø: 0,8 - 1,2 mm
  • Drahtgeschwindigkeitsbereich: 1,5 - 20 m/min
  • Netzkabellänge: 3 m
  • Normen: EN 60974-1 / -5 / -10
  • Schutzgrad: IP23
  • Abmessungen: 100 x 50 x 110 cm
  • Gewicht: 74,90 kg
