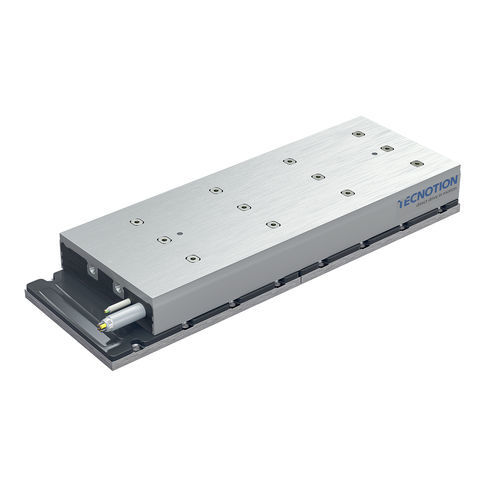

AC-Linearmotor TBW series

dreiphasigEisenkern0 - 60V

TBW Serie
Wassergekühlt, um noch höhere Dauerkräfte zu erreichen
Sie verfügt über ein vollständig integriertes, hocheffizientes Kühlsystem, das es dem TBW ermöglicht, noch höhere Dauerkräfte als die Standardversion zu erreichen und extremen Beschleunigungen standzuhalten, während seine Positionsgenauigkeit im Submikrometerbereich erhalten bleibt.

Die TBW Serie ist die wassergekühlte Variante der TB Serie. Sie verfügt über ein vollständig integriertes, hocheffizientes Kühlsystem, das es dem TBW ermöglicht, noch höhere Dauerkräfte als die Standardversion zu erreichen und extremen Beschleunigungen standzuhalten, während seine Positionsgenauigkeit im Submikrometerbereich erhalten bleibt.
Da die Wärme nicht in die Konstruktion der Maschine abgeleitet wird, eignet sie sich besonders für Anwendungen, bei denen Wärmemanagement ein Thema ist.

Kraft

• Maximalkraft: 2700 – 6750 N
• Spitzenkraft: 2400 – 6000 N
• Dauerkraft wassergekühlt: 1200 – 3000 N
• Dauerkraft luftgekühlt: 1140 – 2850 N
• Spuleneinheiten: TBW18 – TBW30 – TBW45
• Magnetplatten: TB192 – TB288
• Kopplung: unterstützt Kopplung von Eisenkernmotoren zur Erhöhung der verfügbaren Kraft
• Optionale Kommutierung: Digitales Hall-Modul (4,5–28 Vdc) und Analoges Hall-Modul (5 Vdc)
• Typische Anwendungen: Halbleiteranlagen, Maschinenwerkzeuge, Robotik, Display- und Drucksysteme, Vakuum- und Reinraumapplikationen

Anwendungen

• Halbleiter
• Display
• Wissenschaft und Luft- und Raumfahrt
• Maschinenwerkzeuge
• Digitale Schneidanlagen
• Druck
• Robotik
• Lebenswissenschaften
• Holzbearbeitung
• Bühnen- und Systemlösungen
• Vakuumanwendungen
• und Mehr

Optionale Module

• Digitales Hall-Modul: bietet 3 digitale Ausgänge, um 120° phasenverschoben den elektrischen Winkel zu bestimmen; Versorgung: 4,5 – 28 Vdc.
• Analoges Hall-Modul: nutzt die Magnetspur als linearen Maßstab, einfach an Eisenkernmotoren zu montieren; Versorgung: 5 Vdc.
