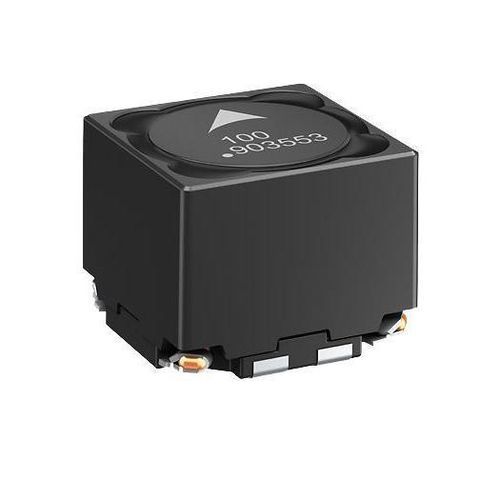

Magnetinduktor B82464D6

DCelektrisch isolierendGleichstrom

Einführung
Gekoppelte Dual-Induktivitäten werden in nicht-isolierten DC/DC-Konvertertopologien, als Speicherdrosseln oder Transformatoren in Flyback-Wandlern und als Gleichtaktinduktivitäten in Versorgungsleitungen eingesetzt. Die Serien bieten Kopplungsfaktoren bis zu 99% und eine funktionale Isolation zwischen den Wicklungen von bis zu 500 V.

Hauptmerkmale

• Bemessungsströme bis zu 7,05 A
• Sättigungsströme bis zu 16,1 A (serienabhängig)
• Sehr niedrige RDC-Werte bis 0,018 Ω
• Kopplungsfaktor bis zu 99%
• Funktionale Isolationsspannung zwischen Wicklungen bis 500 V
• Maximale Betriebstemperatur bis zu 150 °C

Konstruktion

• Enge magnetische Kopplung der zwei Wicklungen
• Lasergeschweißte Wicklungsanschlüsse
• Konstruktion optimiert für mechanische und thermische Robustheit

Flexible Einsatzmöglichkeiten

• 1:1-Transformator-Anwendung
• Zwei Einzelinduktivitäten in Reihe oder parallel geschaltet
• Gleichtakt- oder Differenzialanwendungen in Mehrphasen-Konvertern

Übersicht der verfügbaren Gehäusegrößen und elektrischen Bereiche
Gehäuse (mm)

• 12,5 x 12,5 x 10,5
• 12,5 x 12,5 x 8,5
• 10,4 x 10,4 x 6,3
• 7,3 x 7,3 x 4,8

Induktivitätsbereiche (µH) nach Größe

• 3,9 – 47 µH
• 2,0 – 100 µH
• 2,2 – 47 µH
• 2,2 – 47 µH

Sättigungsstrombereiche (A) nach Größe

• 4,7 – 16,1 A
• 2,2 – 15 A
• 1,71 – 6,17 A
• 1,1 – 5,6 A

Häufig gestellte Fragen (Auswahl)
Was ist eine gekoppelte Induktivität?
Eine gekoppelte Induktivität verfügt über zwei Wicklungen auf einem gemeinsamen Kern, sodass L1 und L2 magnetisch gekoppelt sind; im Kern gespeicherte Energie kann zwischen den Wicklungen ausgetauscht werden. Die Effizienz der magnetischen Kopplung wird durch den Kopplungsfaktor k beschrieben.

Wie wird der Kopplungskoeffizient definiert?
Der Kopplungskoeffizient k quantifiziert die Effizienz der magnetischen Kopplung zwischen den Wicklungen und wird aus den Induktivitäten der einzelnen und kombinierten Wicklungen berechnet (siehe technische Hinweise des Herstellers für die genaue Formel).

Welche Vorteile bietet eine gekoppelte Induktivität?
Bei enger Kopplung wird der Ripplestrom auf die Wicklungen verteilt, wodurch die erforderliche Induktivität pro Wicklung reduziert werden kann. Der Einsatz eines Dual-Induktors statt zweier Einzelinduktivitäten kann Bauteileanzahl und Leiterplattenfläche reduzieren.

DC/DC-Topologien (Anwendungsbeispiele)
SEPIC
Geeignet für batteriebetriebene und Automotive-Anwendungen, bei denen die Ausgangsspannung über oder unter der Eingangsspannung liegen kann; gekoppelte Induktivitäten reduzieren Ripplestrom und Kernverluste.

ZETA
ZETA-Wandler liefern kontinuierlichen Ausgangsstrom mit niedrigen Störungen; nicht isoliert und typischerweise mit einem einzigen Buck-Controller realisiert.

CuK
CuK-Topologien erzeugen invertierte oder geregelte Ausgänge mit kontinuierlichem Strom und geringem Ripple; nicht vom Eingang isoliert.

Flyback
Verwendet als Speicherdrossel oder Transformator in Flyback-Wandlern; kann funktionale Isolation bis 500 V bieten. Flyback-Designs benötigen aufgrund von Schaltspannungsspitzen eine sorgfältige EMC-Filterung.

Multi-Output Buck
Gekoppelte Induktivitäten ermöglichen Hilfs- oder Sekundärausgänge mit einem einzigen Buck-Regler und reduzieren so Bauteile und Leiterplattenfläche.

Technische Daten

• Kopplungsfaktor: bis zu 99%
• Funktionale Isolationsspannung zwischen Wicklungen: bis zu 500 V
• Induktivitätsbereiche: 2,0 µH bis 100 µH (serienabhängig)
• Sättigungsstrom (typ.): bis zu 16,1 A (serienabhängig)
• Bemessungsströme (typ.): bis zu 7,05 A
• DC-Widerstand (RDC): bis zu 0,018 Ω
• Maximale Betriebstemperatur: bis zu 150 °C
• Konstruktionsoptionen: magnetisch abgeschirmt, abgeschirmt & gekoppelt
• Mechanische Merkmale: lasergeschweißte Wicklungen, mechanische und thermische Robustheit
