3-Achs-Bearbeitungszentrum MAC-Y520
vertikalBT 4030 Werkzeuge

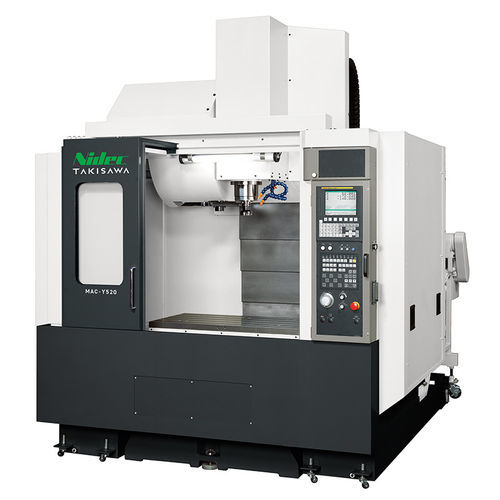

3-Achs-Bearbeitungszentrum - MAC-Y520 - TAKISAWA - vertikal / BT 40 / 30 Werkzeuge
3-Achs-Bearbeitungszentrum - MAC-Y520 - TAKISAWA - vertikal / BT 40 / 30 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
BT 40
Anzahl Werkzeuge
30 Werkzeuge
Zuatzfunktion
Fräs
Anwendungsbereich
für große Werkstücke
Weitere Eigenschaften
mit Werkzeugwechsler
X-Hub

850 mm
(33,46 in)

Y-Hub

520 mm
(20,47 in)

Z-Hub

610 mm
(24,02 in)

Rotationsgeschwindigkeit

Max: 12.000 rpm
(75.398 rad.min-1)

Min: 8.000 rpm
(50.265 rad.min-1)

Leistung

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Maximale Tischlast

800 kg
(1.764 lb)

Gesamtgewicht

6.500 kg
(14.330,05 lb)

Gesamtlänge

2.400 mm
(94,5 in)

Gesamtbreite

2.870 mm
(113 in)

Gesamthöhe

2.807 mm
(110,5 in)

Beschreibung

Der MAC-Y520 ist ein Vertikal-Bearbeitungszentrum in #40-Ausführung, das #50-Klassen-Verfahrwege bietet, um größere Werkstücke zu bearbeiten und dennoch mit #40-Werkzeugen kompatibel zu bleiben.

Hauptmerkmale
  • Kompatibel mit vorhandenen #40-Werkzeugen und Bohrzentren (BT40), wodurch vorhandene Werkzeugbestände weitergenutzt werden können.
  • Verlängerte Verfahrwege in X/Y/Z ermöglichen Mehrzweck-Bearbeitungen größerer Bauteile wie Gehäuse und Rahmen.
  • #50-Klassen-Verfahrweg in einer #40-Werkzeugaufnahme-Plattform, um die Bearbeitungskapazität zu erhöhen, ohne das Werkzeugstandard zu wechseln.

Verfahrwege
  • X: 850 mm
  • Y: 520 mm
  • Z: 610 mm

Technische Daten
  • Arbeitsfläche Tisch: 1000 × 520 mm
  • Max. Tischbelastung: 800 kg
  • Spindeldrehzahl: 8.000 min⁻¹ (Option: 12.000)
  • Werkzeugaufnahme / Werkzeugmagazinkapazität: BT40 / 30 Werkzeuge
  • Spindelmotor: 11 / 7,5 kW
  • Elektrische Leistung: 18,8 kVA
  • Maschinenhöhe: 2.807 mm
  • Benötigte Stellfläche: 2.400 × 2.870 mm
  • Maschinengewicht: 6.500 kg
