3-Achs-Bearbeitungszentrum MAC-V40
vertikalBT 4020 Werkzeuge

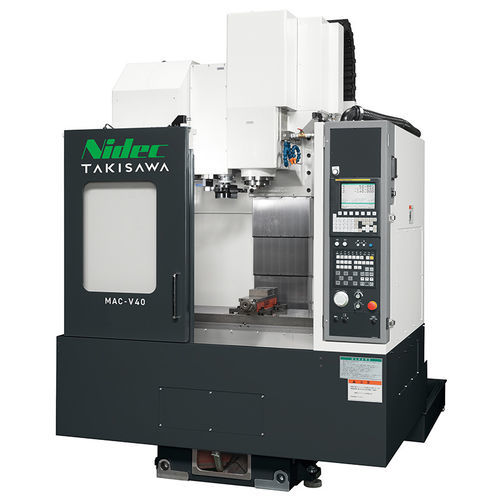

3-Achs-Bearbeitungszentrum - MAC-V40 - TAKISAWA - vertikal / BT 40 / 20 Werkzeuge
3-Achs-Bearbeitungszentrum - MAC-V40 - TAKISAWA - vertikal / BT 40 / 20 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
BT 40
Anzahl Werkzeuge
30 Werkzeuge, 20 Werkzeuge
Zuatzfunktion
Fräs, Schneid
Anwendungsbereich
für die Automobilindustrie, für die Formindustrie, für die Produktion kleiner Teile
Weitere Eigenschaften
Hochleistung, Hochpräzision, hohe Produktivität, hohe Festigkeit, Hochgeschwindigkeit
X-Hub

650 mm
(25,59 in)

Y-Hub

410 mm
(16,14 in)

Z-Hub

460 mm
(18,11 in)

Rotationsgeschwindigkeit

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Leistung

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Maximale Tischlast

300 kg
(661 lb)

Gesamtgewicht

4.800 kg
(10.582,19 lb)

Gesamtlänge

1.900 mm
(74,8 in)

Gesamtbreite

2.595 mm
(102,2 in)

Gesamthöhe

2.593 mm
(102,1 in)

Beschreibung

Übersicht
  • Das MAC-V40 ist ein #40 Vertikal-Bearbeitungszentrum von Takisawa, ausgelegt auf erhöhte Steifigkeit, um Hochgeschwindigkeits- und Schwerzerspanung an kleinen und mittleren Bauteilen bei hoher Genauigkeit und wirtschaftlicher Leistungsfähigkeit zu ermöglichen.


Wesentliche Merkmale
  • Anordnung mit Schwerpunkt auf hoher Steifigkeit zur Verbesserung der Maschinensteifigkeit
  • Die erhöhte Steifigkeit ermöglicht Hochgeschwindigkeits- und Schwerzerspanung an kleinen und mittleren Teilen und verbessert Zuverlässigkeit und Kosten-Effizienz
  • Kombination aus Hochgeschwindigkeits-Schwerzerspanungsfähigkeit und hoher Genauigkeit


Verfahrwege
  • X: 650 mm
  • Y: 410 mm
  • Z: 460 mm


Hauptspezifikationen der Maschine
  • X-Achsen-Verfahrweg (Tisch längs): 650 mm
  • Y-Achsen-Verfahrweg (Sattel quer): 410 mm
  • Z-Achsen-Verfahrweg (Spindelkopf vertikal): 460 mm
  • Arbeitsfläche Tisch: 900 × 410 mm
  • Max. Tischbelastung: 300 kg
  • Spindeldrehzahl: 6000 min-1 [Option: 8000]
  • Werkzeugaufnahme / Werkzeugkapazität: BT40 / 20 (Option: 30)
  • Spindelmotor: 11 / 7,5 kW
  • Elektrische Leistung: 18,5 kVA
  • Maschinenhöhe: 2593 mm
  • Benötigte Stellfläche: 1900 × 2595 mm
  • Maschinengewicht: 4800 kg


Anwendungen & Optionen
  • Geeignet für die Bearbeitung kleiner bis mittlerer Teile in der Automobilindustrie, allgemeinen Maschinenbau, Formenbau und Präzisionskomponentenfertigung
  • Optionen: 8000 min-1 Spindel, 30-fach Werkzeugmagazin und weitere Konfigurationen verfügbar
