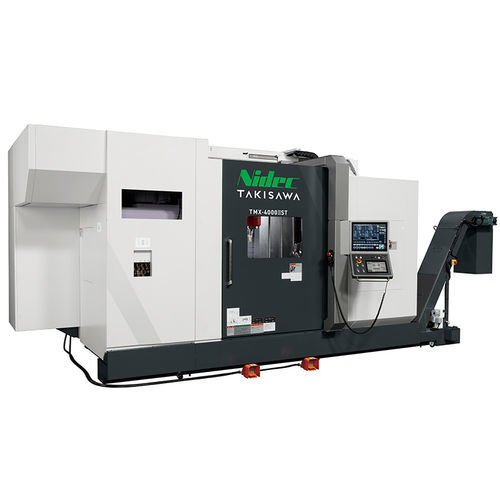

Dreh-Fräszentrum / CNC TMX-4000

universellmit AufnahmeHochpräzision

Die TMX‑4000 ist ein Multitasking‑Dreh‑Fäszentrum, das eine leistungsstarke Werkzeugspindel mit präzisen linken und rechten Spindeln kombiniert und so komplexe Einspannbearbeitungen großer Werkstücke (Fräsen, Stirnbohren, Drehen) ermöglicht. Große Verfahrwege und hohe Steifigkeit unterstützen Schwerzerspanung bei hoher Indexier‑ und Positioniergenauigkeit.

Highlights

• Multitasking‑Konfiguration: Werkzeugspindel mit ATC plus linke/rechte Spindeln für One‑Chucking‑Operationen.
• Die B‑Achse verwendet einen Direktantriebsmotor für die Rotation und eine Membranbremse zum Spannen, was hohe Drehzahlen und hohe Genauigkeit ermöglicht (minimale Indexiergenauigkeit 0,0001°).
• Werkzeugspindel mit automatischem Werkzeugwechsler (ATC) für flexible Bearbeitung; Spindeldrehzahl bis 12.000 min⁻¹.
• Ausgelegt für schweres Zerspanen bei gleichzeitiger Wahrung präziser Indexier‑ und Positionierwerte.

Bedienung & Software

• Multi‑Monitor‑Bedienpanel (Standard 15" Touch; Optionen: 19" und verschiebbares 10,4" Sub‑Display) für intuitive Anzeige und Bedienung.
• iHMI (Human‑Machine Interface): workflow‑orientierte Bedienung über "Planning", "Machining" und "Improvement"; beinhaltet Fehlervermeidungs‑ und Kollisionsvermeidungsfunktionen sowie konversationelle Programmierung (PANEL iH Pro) und Unterstützung bei der Programmerstellung.
• Takisawa TiwaP‑1 (optional): interaktives Programmiersystem für Programmerstellung, 3D‑Simulation (Schnittergebnis / Werkzeugbahn) und optimierte Spindel/C‑Achsen‑Ausführung ohne G‑Code‑Kenntnisse.

Verwandte Medien

• TMX‑4000 Einführungsvideo
• Talk About "TMX‑4000"
• Großloch‑U‑Bohrung (SUS304)
• Hochvorschub/Hohe Geschwindigkeit Zerspanung (SUS304)

Technische Daten

• Modell: TMX‑4000
• Backengröße: 10 + 10 inch (Varianten vorhanden)
• Turrettentyp: Werkzeugspindel mit ATC
• Max. Drehdurchmesser: Ø500 mm
• Max. Dreh­länge: 1500 mm (abhängig vom Backentyp)
• Stangendurchlass (linke Spindel): Ø80 mm (abhängig von Backe/Zylinder)
• B‑Achse Schwenkbereich: 230° (±115°)
• Linke Spindel Drehzahl: 4 000 min⁻¹
• Rechte Spindel Drehzahl: 4 000 min⁻¹ (kann bei einigen Varianten entfallen)
• Werkzeugspindel Drehzahl: 12 000 min⁻¹
• ATC Werkzeugkapazität: 40 (Optionen: 80, 120)
• Eilganggeschwindigkeiten: X1: 40 m/min · Z1: 40 m/min · Y1: 40 m/min · A: 30 m/min
• Linker Spindelmotor (S2 30 min / Dauer): 26 / 22 kW
• Rechter Spindelmotor (S2 15 min / Dauer): 22 / 15 kW (falls zutreffend)
• Werkzeugspindelmotor (S3/S6 25%/Dauer): Hoch: 22 / 15 kW
• Maschinenhöhe: 3 160 mm
• Aufstellfläche (inkl. seitlichem Späneförderer, Bedienpanel und ATC‑Magazin): T40: 6 950 × 4 478 mm
• Maschinengewicht: ca. 17 000 kg
