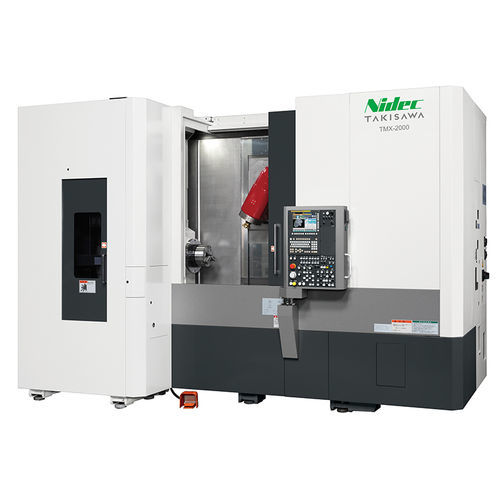

Dreh-Fräszentrum / CNC TMX-2000

5-Achsper LernprozessHochpräzision

Übersicht

Die TMX-2000 ist eine Multitasking-CNC-Dreh-Fräsmaschine mit großen Verfahrwegen, konzipiert für größere und komplexere Werkstücke in einer einzigen Spannoperation. Mit fester C-Achse und indexierbarer Werkzeugspindel (B-Achse) werden Fräsen, Stirn- und Drehbearbeitungen ohne Umspannen kombiniert.

Hauptmerkmale

• Große Verfahrwege: X 640 mm / Y 230 mm / Z 690 mm ermöglichen Fräsen und Stirnbohren in einer Spannoperation bei fester C-Achse.
• Indexierbare Werkzeugspindel (B-Achse): erweitert den Bearbeitungsbereich; hochpräzises Indexieren ±130° in 1°-Schritten zur Zusammenführung mehrerer Prozesse mit einem Werkzeug.
• Hochpräzises Drehen: Drehwerkzeug wird über eine präzise Indexkupplung an der Werkzeugspindel positioniert und verriegelt; unterstützt multifunktionale Außenbearbeitungswerkzeuge.
• Integrierte interaktive Programmierung (TiwaP-1): Programm­erstellung, 3D-Simulation und Ausführung ohne G-Code-Kenntnisse; automatische Erkennung der Bearbeitungsspindel und Prozessreihenfolge.

Technische Daten

• Rechter Spindelstock: Keine
• Reitstock (NC-Servotyp): Standard (inklusive)
• Futtergröße: 8''
• Turrettentyp: Werkzeugspindel mit ATC
• Max. Drehdurchmesser: Ø500 mm
• Max. Drehlänge: 610 mm
• Stangenkapazität (linke Spindel): Ø65 mm
• Stangenkapazität (rechte Spindel): Keine
• B-Achsen-Schwenkbereich: 230° (±115°)
• Linke Spindeldrehzahl: 5000 min⁻¹
• Rechte Spindeldrehzahl: Keine
• Werkzeugspindel-Drehzahl: 12000 min⁻¹
• ATC Werkzeugmagazin Kapazität: 40 [OP. 80]
• Eilganggeschwindigkeit (m/min): X: 40 / Z: 40 / Y: 40 / A: 20
• Linker Spindelmotor (kW) (30 min/kont.): 15 / 11
• Rechter Spindelmotor (kW): Keine
• Werkzeugspindelmotor (kW) (S3 25%/kont.): 11 / 7.5
• Maschinenhöhe: 2783 mm
• Stellfläche erforderlich: 4150 × 2923 mm
• Maschinengewicht: 13.700 kg

Anwendungen

• Bauteile mit kombinierten Dreh- und Fräsprozessen (Automotive, Hydraulik, Luftfahrt)
• Komplexe Wellen, Flansche und hochpräzise Stirnflächen
• Kleinserienfertigung und Prototypenbau mit Einspannprozessen

Software

Die integrierte TiwaP-1-Software ermöglicht Programmerstellung, 3D-Simulation und automatisierte Ausführung zur Reduzierung von Rüstzeiten und zur Vereinfachung der Bedienereingaben.
