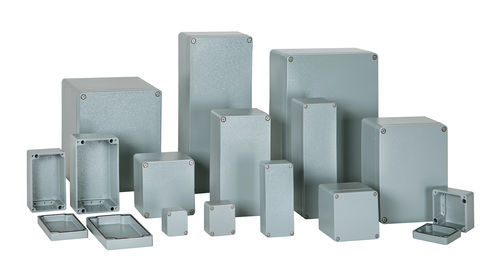

Verteilungs-Elektrogehäuse AL seriesmaßgefertigtwandmontiertAluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Verteilung
- Typ
- maßgefertigt
- Aufbau
- wandmontiert
- Material
- Aluminium
- Schutzniveau
- IP65, stoßfest
- Breite
Max: 120 mm
(4,7 in)Min: 46 mm
(1,8 in)- Höhe
Max: 90 mm
(3,5 in)Min: 31,5 mm
(1,2 in)- Tiefe
Max: 250 mm
(9,84 in)Min: 51 mm
(2,01 in)
Beschreibung
Übersicht
Verfügbar auf Bestellung (BTO). Druckguss-Aluminium-Gehäuse, Schutzart IP65, ausgelegt für elektrische und elektronische Anwendungen. 35 Standardgrößen verfügbar; bessere Wärmeableitung, Hitze- und Ölbeständigkeit gegenüber Kunststoffgehäusen. Mindestbestellmenge: 1 Stück. Die Lieferzeit ist in der Produkttabellle mit den Abmessungen angegeben.
Eigenschaften
Produkt-Nr. / Abmessungen
Produkt-Nr. | B (mm) × H (mm) × T (mm) | Empfohlenes Drehmoment (N·m) | Lieferzeit | Gewicht (g)
AL050503 | 46 × 31.5 × 51 | 0.8 ～ 1 | 2 months | 82 g
AL060603 | 64 × 34 × 58 | 0.8 ～ 1 | 2 months | 140 g
AL060605 | 64 × 46 × 58 | 0.8 ～ 1 | 2 months | 162 g
AL061003 | 64 × 34 × 98 | 0.8 ～ 1 | 2 months | 204 g
AL061005 | 64 × 46 × 98 | 0.8 ～ 1 | 2 months | 239 g
AL061503 | 64 × 34 × 150 | 0.8 ～ 1 | 2 months | 267 g
AL061505 | 64 × 46 × 150 | 0.8 ～ 1 | 2 months | 314 g
AL080806 | 80 × 57.5 × 75 | 0.8 ～ 1 | 2 months | 304 g
AL080807 | 80 × 70 × 75 | 0.8 ～ 1 | 2 months | 347 g
AL081306 | 80 × 58 × 125 | 0.8 ～ 1 | 2 months | 431 g
AL081307 | 80 × 71 × 125 | 0.8 ～ 1 | 2 months | 488 g
AL081806 | 80 × 57 × 175 | 0.8 ～ 1 | 2 months | 522 g
AL081807 | 80 × 70 × 175 | 0.8 ～ 1 | 2 months | 612 g
AL082506 | 80 × 57 × 250 | 0.8 ～ 1 | 2 months | 814 g
AL082507 | 80 × 70 × 250 | 0.8 ～ 1 | 2 months | 854 g
AL101008 | 100 × 80 × 100 | 0.8 ～ 1 | 2 months | 561 g
AL101608 | 100 × 80 × 160 | 0.8 ～ 1 | 2 months | 767 g
AL121208 | 120 × 80 × 122 | 1.0 | 2 months | 910 g
AL122208 | 120 × 80 × 220 | 1.0 | 2 months | 1280 g
AL122209 | 120 × 90 × 220 | 1.0 | 2 months | 1400 g
... (zusätzliche AL-Serienzeilen in der Produkttabelle verfügbar mit modellbezogenen Abmessungen, empfohlenem Drehmoment, Lieferzeit und Gewicht)
Verfügbar auf Bestellung (BTO). Druckguss-Aluminium-Gehäuse, Schutzart IP65, ausgelegt für elektrische und elektronische Anwendungen. 35 Standardgrößen verfügbar; bessere Wärmeableitung, Hitze- und Ölbeständigkeit gegenüber Kunststoffgehäusen. Mindestbestellmenge: 1 Stück. Die Lieferzeit ist in der Produkttabellle mit den Abmessungen angegeben.
Eigenschaften
- Material: Druckguss-Aluminium (schlagfest)
- Schutzart: IP65
- Wärmeableitung, Hitzebeständigkeit und Ölbeständigkeit besser als bei Kunststoffgehäusen
- Selbstschneidende, einbehaltene Deckelschrauben, die in vorgebohrte Löcher einrasten für sicheren Sitz
- Farbe: Grau (ähnlich RAL7001)
- Betriebstemperatur und empfohlenes Drehmoment sind pro Modell in der Tabelle angegeben
- Auf Bestellung (BTO) — Mindestbestellmenge: 1 Stück
Produkt-Nr. / Abmessungen
Produkt-Nr. | B (mm) × H (mm) × T (mm) | Empfohlenes Drehmoment (N·m) | Lieferzeit | Gewicht (g)
AL050503 | 46 × 31.5 × 51 | 0.8 ～ 1 | 2 months | 82 g
AL060603 | 64 × 34 × 58 | 0.8 ～ 1 | 2 months | 140 g
AL060605 | 64 × 46 × 58 | 0.8 ～ 1 | 2 months | 162 g
AL061003 | 64 × 34 × 98 | 0.8 ～ 1 | 2 months | 204 g
AL061005 | 64 × 46 × 98 | 0.8 ～ 1 | 2 months | 239 g
AL061503 | 64 × 34 × 150 | 0.8 ～ 1 | 2 months | 267 g
AL061505 | 64 × 46 × 150 | 0.8 ～ 1 | 2 months | 314 g
AL080806 | 80 × 57.5 × 75 | 0.8 ～ 1 | 2 months | 304 g
AL080807 | 80 × 70 × 75 | 0.8 ～ 1 | 2 months | 347 g
AL081306 | 80 × 58 × 125 | 0.8 ～ 1 | 2 months | 431 g
AL081307 | 80 × 71 × 125 | 0.8 ～ 1 | 2 months | 488 g
AL081806 | 80 × 57 × 175 | 0.8 ～ 1 | 2 months | 522 g
AL081807 | 80 × 70 × 175 | 0.8 ～ 1 | 2 months | 612 g
AL082506 | 80 × 57 × 250 | 0.8 ～ 1 | 2 months | 814 g
AL082507 | 80 × 70 × 250 | 0.8 ～ 1 | 2 months | 854 g
AL101008 | 100 × 80 × 100 | 0.8 ～ 1 | 2 months | 561 g
AL101608 | 100 × 80 × 160 | 0.8 ～ 1 | 2 months | 767 g
AL121208 | 120 × 80 × 122 | 1.0 | 2 months | 910 g
AL122208 | 120 × 80 × 220 | 1.0 | 2 months | 1280 g
AL122209 | 120 × 90 × 220 | 1.0 | 2 months | 1400 g
... (zusätzliche AL-Serienzeilen in der Produkttabelle verfügbar mit modellbezogenen Abmessungen, empfohlenem Drehmoment, Lieferzeit und Gewicht)
