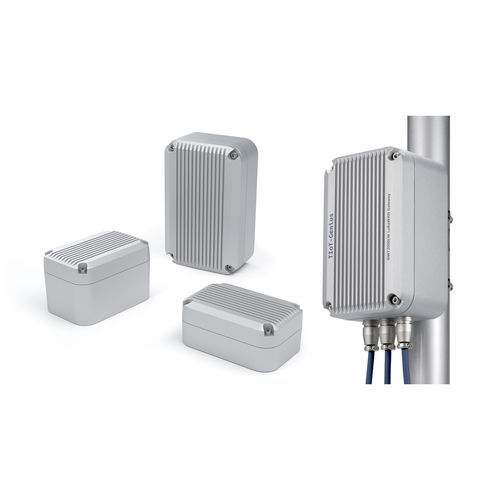

Verteilungs-Elektrogehäuse DWH seriesfür DIN-SchienewandmontiertAluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Verteilung
- Aufbau
- wandmontiert, für DIN-Schiene
- Material
- Aluminium
- Schutzniveau
- IP65, wasserdicht, IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- Schutz, für aggressive Umgebung
- Breite
100 mm, 140 mm
(3,9 in, 5,5 in)- Höhe
Max: 104 mm
(4,1 in)Min: 63,5 mm
(2,5 in)- Tiefe
150 mm, 220 mm
(5,91 in, 8,66 in)
Beschreibung
Produktübersicht
Einführungsplan
Produktnummer / Abmessungen
Produktnummer | Außenmaße (B x H x T, mm) | Innenmaße (b x h x t, mm) | Gewicht (g) | Einführungsdatum
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Februar 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Ende Dezember 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Ende Dezember 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Ende Dezember 2025
Optionale Teile
Ähnliche Produkte
3D-Ansichten
Eigenschaften / Technische Spezifikationen
- IP68 Hochleistungs-Druckguss-Aluminiumgehäuse, geschützt vor Eintauchen bis zu 24 Stunden in 1 m Tiefe.
- EMV-Abschirmung wird durch die unvollendeten Innenseiten des oberen Deckels und der Basis sowie die leitfähige Silikondichtung erreicht.
- Geeignet für Zugangspunkte, optische Übertragungsausrüstung, stoßfeste Industrie-PCs und andere.
- 4 Größen in Metallic-Silber erhältlich.
- Schutzklasse: IP68 (24 Stunden/1 m Tiefe)
- Betriebstemperatur: -40°C ~ +105°C
Einführungsplan
- Ende Dezember 2025: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
- Februar 2026: DWH10-15-6S
Produktnummer / Abmessungen
Produktnummer | Außenmaße (B x H x T, mm) | Innenmaße (b x h x t, mm) | Gewicht (g) | Einführungsdatum
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Februar 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Ende Dezember 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Ende Dezember 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Ende Dezember 2025
Optionale Teile
- Montageplatte für DW・DWH - DWMP-Serie
- Wandhalterung für DW・DWH - DWF-Serie
- Wandhalterung für DW・DWH - DWMB-1N
- Aluminium-Pfostenhalterung für DW・DWH-Serie
- Edelstahl-Pfostenmontageband - SNB-Serie
- Pfostenmontagegürtel - PKB-Serie
- Montageschrauben für DW・DWH - SMS4-8
- DIN-Schiene für DW･DWH - FDR-Serie
- EMV-geschirmte Kabelverschraubung - AGE-Serie
- Hitzebeständige Kabelverschraubung - AGH-Serie
- IP68 Metallkabelverschraubung - AGM-Serie
- Kostengünstige IP67 Metallkabelverschraubung - RMC-Serie
- Edelstahl-Schutzbelüftung - PMF-12M
- Schutzbelüftung - PMF-Serie
Ähnliche Produkte
- IP68 Druckguss-Aluminiumgehäuse - DW-Serie
- IP67 EMV-geschirmtes Druckguss-Aluminiumgehäuse - HQ-Serie
- IP67 Druckguss-Aluminiumgehäuse - BDN-Serie
- IP68 Flansch-Aluminiumgehäuse - AW-Serie
- IP68 Kühlkörper-Aluminiumgehäuse - AWN-Serie
- IP65 Druckguss-Aluminiumgehäuse - AL-Serie
- Flansch-Kühlkörper-Aluminium-EMV-geschirmtes Gehäuse - EXHFE-Serie
- Kühlkörper-Aluminium-EMV-geschirmtes Gehäuse - EXHE-Serie
- Kühlkörper-Aluminiumgehäuse - EXH-Serie
3D-Ansichten
- 3D-Ansicht - DWH10-15-6S
- 3D-Ansicht - mit Wandhalterung
- Pfostenhalterungs-Montageansicht
- Explosionsansicht
Eigenschaften / Technische Spezifikationen
- Material: Druckguss-Aluminium
- Oberfläche: Metallic-Silber
- Schutzklasse: IP68 (24 Stunden bei 1 m Tiefe)
- EMV-Abschirmung: Unvollendete Innenseiten und leitfähige Silikondichtung
- Betriebstemperatur: -40°C bis +105°C
- Verfügbare Größen: 4 (siehe Tabelle oben)
- Gewicht: 875g bis 1865g je nach Modell
- Geeignet für: Zugangspunkte, optische Übertragungsausrüstung, stoßfeste Industrie-PCs, etc.
