Platte-Heizelement LCH series

Rippenmit gepulster LuftPTC

Produktübersicht

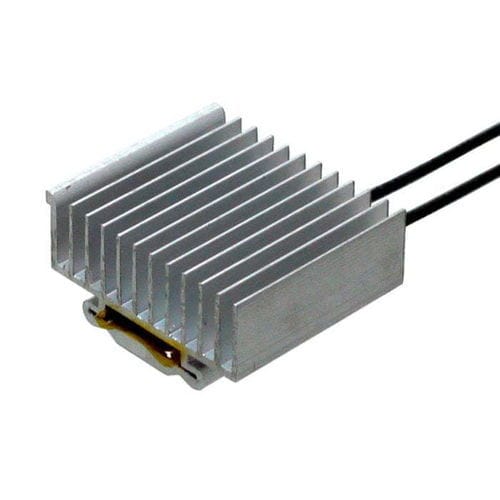

Die PTC-Wärmeleiter von Taiwan KLC (LCH-Serie, LCH-A ~ LCH-M) sind selbstregelnde Festkörper-Heizelemente in verschiedenen Bauformen, Längen sowie Montage- und Kabelausgangsoptionen. Verfügbare Ausführungen umfassen aluminiumprofilierte Lamellen sowie PTC-Heizplatten; bei einigen Typen ist ein optionaler Lüfter zur Erhöhung des Wärmeaustauschs möglich.

Eigenschaften

• Selbstregelnde PTC-Eigenschaft zur Temperaturregelung
• Breiter Leistungsbereich (6 W bis ~2000 W, modellabhängig)
• Geringer Stromverbrauch bezogen auf die jeweilige Heizaufgabe
• Niedrige Geräuschentwicklung im Vergleich zu reinen Gebläseheizungen (Gebläse optional)
• Verfügbar für einen weiten Spannungsbereich (typ. AC/DC 12 V–520/600 V, typabhängig)
• Gehäuse/Aufbau mit Aluminiumlamellen (AL6061 / AL6063) und Plattenoptionen
• Vielfältige Anpassungen bei Kabelausführung und Befestigung möglich

Neu / Mehrstufiges Heizen
Mehrstufige Heizoptionen ermöglichen zwei- oder dreistufige Temperaturvoreinstellungen in einer Einheit und lassen sich auf viele LCH-Typen anwenden (LCH-A bis LCH-I). Der LCH-M ist eine neue PTC-Wärmeplatten-Familie mit mehreren standardisierten Oberflächentemperatur-Optionen.

Anwendungen
Konzipiert für Temperaturerhaltung in der Elektronik und mittel-/niedrigtemperierte Heizaufgaben: Schutz von PC-Motherboards, medizinische und Schönheitsgeräte, Dampfbügeleisen, Feuchtigkeitskontrolle, Frostschutz, Luftreiniger, Gesundheits-/Therapiegeräte und ähnliche Anwendungen.

Allgemeine Spezifikationen

• Marke: KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Produktfamilie / Modelle: LCH-Serie (LCH-A ~ LCH-M)
• Leistungsbereich: 6 W ~ 2000 W (modellabhängig)
• Oberflächentemperatur (typ.): ~60 °C bis ~240 °C (typabhängig)
• Spannung: AC/DC 12 V ~ 520 V (allgemein); einige Typen bis 600 V; kundenspezifische Spannungen möglich
• Außenmaterial: Aluminium AL6061 / AL6063 (lamellenbestückte Typen)
• Standardanschlussleitung: 22 AWG, 210 mm (schwarz) sofern nicht anders angegeben
• Optionen: mehrstufiges Heizen, mit Lüfter unterstützte Varianten, mehrere Kabelauslässe, Stecker, Befestigungsplatten, dreiphasige Ausgänge

Anwendungshinweise

• Die Leistung (W) eines PTC hängt von der Wärmeabfuhr ab: Bei geringer Abfuhr (kein Luftstrom) kann die Oberflächentemperatur nahe der Curie-Temperatur liegen und die Leistung fällt; bei hoher Abfuhr steigt die Leistung, um die Regelung aufrechtzuerhalten.
• Die angegebene Maximalleistung bezieht sich auf effektive Wärmeübertragung (Oberfläche ~240 °C bei vielen Typen). Die tatsächlich abgegebene Leistung hängt von Kontaktmaterial, Kühlkörper, Abstrahlfläche, Umgebungstemperatur und Luftstrom ab (typisch 5%–80% des Maximums; bei indirekter Wassererwärmung ca. ~15%–60% des Maximums).
• Kundenspezifische Modelle und Werkzeuge sind für spezielle Anforderungen verfügbar (Werkzeugkosten möglich).
• Beispiel für relative Leistung bei niedrigerer Oberflächentemperatur: Relative Power(@120 °C) ≈ Max. Power × (120 °C – Umgebung) / (240 °C – Umgebung) — tatsächliche Werte hängen von den Einsatzbedingungen ab.

Abmessungen und Standardtypen (Auswahl)
Jeder LCH-Typ hat sein eigenes Lamellenprofil und verfügbare Längen. Typische Typen: LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (kundenspez. Beispiel), LCH-K (kundenspez. Beispiel), LCH-M (PTC-Wärmeplatte).

Zusammenfassung — LCH-H bis LCH-M
Leistungsbereich: 6 W ~ 2000 W
Beispieldimensionen: LCH-H: 39,5 × 19,5 × L mm; LCH-IA: 55 × 28 × L mm; LCH-IB: 70 × 28,5 × L mm; LCH-M (Beispiel): 30 × 35 × L mm
Maximale Temperatur: typ. bis ~220–240 °C (typabhängig)
Spannungsbereich: AC/DC 12 V ~ 600 V (typabhängig)
Außenmaterial: Aluminium AL6061 / AL6063
Lüfter: optional für LCH-I, LCH-K, LCH-M zur Beschleunigung des Wärmetransfers

LCH-M — ausgewählte Modelle & Standardlängen / Temperaturoptionen
Beispielmodelle: LCH-MX1024 (L=60 mm), LCH-MX2048 (L=100 mm), LCH-MX3060 (L=150 mm), LCH-MX4072 (L=200 mm). Oberflächentemperatur-Optionen (Beispiele): 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Kabelausgangs- & Designoptionen

• Einseitiger Kabelausgang (Standard)
• Zweiseitiger Kabelausgang
• Kabel mit Steckverbinder
• Kabel mit Buchsen-Kontakt und Befestigungsbohrungen (Bohrungen angeben)
• PTC-Leiter mit kundenspezifischen Befestigungsbohrungen oder Edelstahl-Befestigungsplatte
• Dreiphasiger Kabelausgang (Option)

Hinweise zur Anpassung
Standardlieferung falls nicht angegeben: PTC-Wärmeleiter mit einseitigem Kabelausgang ohne Anschlüsse. Viele mechanische und elektrische Modifikationen sind möglich; Werkzeugkosten können anfallen.

Technische Spezifikationen

• Marke: KLC Corporation
• Modellfamilie: LCH-Serie (LCH-A ~ LCH-M)
• Leistung: 6 W ~ 2000 W (modellabhängig)
• Oberflächentemperatur: bis zu ~240 °C (typabhängig)
• Spannung: AC/DC 12 V ~ 520/600 V (typabhängig); kundenspezifische Optionen möglich
• Außenmaterial (lamellen): Aluminium AL6061 / AL6063
• Standardanschlussleitung: 22 AWG, 210 mm
• Schlüsseloptionen: mehrstufiges Heizen, lüfterunterstützte Versionen, mehrere Kabelausgänge, Steckverbinder, Befestigungsplatten, dreiphasige Ausgänge
