Lufterhitzer LCH series

RippenKonvektionelektrisch

Produktübersicht

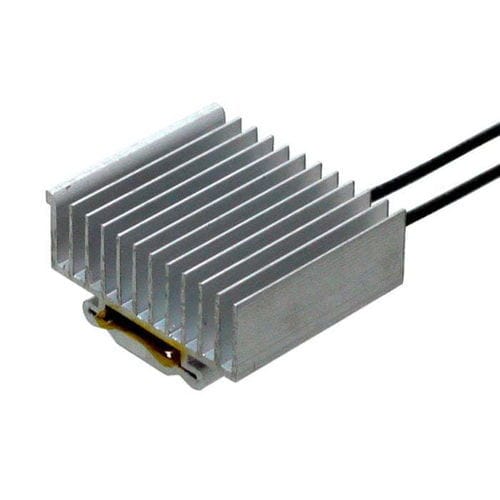

Die PTC‑Wärmeleiter der LCH‑Serie sind selbstregelnde PTC‑Heizelemente in verschiedenen Größen und Montagevarianten. Sie eignen sich für mittel‑ bis niedrigtemperierte Anwendungen und sind als lamellengekühlte Konvektions‑ oder als luftbeheizte (optionaler Lüfter) Varianten erhältlich.

Merkmale

• Selbstregelndes PTC‑Verhalten zur automatischen Leistungsanpassung
• Großer Leistungsbereich: 6–2000 W (modellabhängig)
• Spannungsoptionen von 12 V bis 600 V (modellabhängig)
• Aluminium‑Lamellenaufbau für Konvektionstypen (AL6061 / AL6063)
• Leiser Betrieb bei Lamellentypen; optionale Lüfter für ausgewählte Modelle
• Standardanschlussleitung: 22 AWG, 210 mm (schwarz); kundenspezifische Verkabelung möglich
• Anpassbare Abmessungen, Lamellenprofil, Anschlüsse und Befestigungsbohrungen

Mehrstufiges Heizen
Option für mehrstufiges Heizen (2 oder 3 Stufen) ist für LCH‑Typen verfügbar, um mehrere Temperatureinstellungen in einer Einheit zu ermöglichen und die Regelungsflexibilität zu erhöhen.

Anwendungen
Typische Einsatzgebiete: Schutz und Beheizung von PC‑Motherboards, Dampfbügelgeräte, Feuchtigkeitsregelung, Frostschutz, medizinische und kosmetische Geräte, Luftreiniger, elektronische Heizmodule und andere mittel‑ bis niedrigtemperierte Systeme.

Allgemeine Spezifikationen (Zusammenfassung)

• Leistungsbereich: 6 W – 2000 W (modellabhängig)
• Oberflächentemperatur: typ. 60°C – 240°C (einige Typen ≈220°C)
• Spannung: AC/DC 12 V – 520 V Standard; ausgewählte Modelle bis 600 V
• Gehäusematerial: Aluminium (AL6061 / AL6063) für Lamellentypen
• Standardleitung: 22 AWG, 210 mm

Anwendungs‑Hinweise

• Leistung und Oberflächentemperatur hängen von Umgebungstemperatur, Luftstrom und Kontakt-/Kühlbedingungen ab.
• Bei geringer Abgabe (kein Luftstrom) kann die Oberflächentemperatur die Curie‑Temperatur erreichen und die Leistung sinkt; bei hoher Abgabe steigt die Leistung zur Regelung.
• Die angegebene Maximalleistung bezieht sich auf Bedingungen nahe der maximalen Oberflächentemperatur; die tatsächlich gelieferte Leistung liegt typischerweise zwischen ~5% und ~80% der Maximalleistung, abhängig von der Wärmeabfuhr.
• Die tatsächliche Leistung variiert mit Kontaktmaterial, Kühlkörper, Fläche, Umgebungsbedingungen und Einbau.
• Kundenspezifische Ausführungen für Leitungsführung, Befestigungsbohrungen, Stecker, Lamellenform und elektrische Werte sind möglich.

Abmessungen und Schlüssel­daten Typen LCH‑H bis LCH‑M
Leistungsbereich: 6 W ~ 2000 W
Maximale Oberflächentemperatur: ~220°C – 240°C (modellabhängig)
Spannungsbereich: AC/DC 12 V ~ 600 V (modellabhängig)
Beispielgrößen (BxHxL mm): LCH‑H 39.5 × 19.5 × L; LCH‑IA 55 × 28 × L; LCH‑IB 70 × 28.5 × L; LCH‑M 30 × 35 × L
Gehäusematerial: Aluminium (AL6061 / AL6063)
Bei einigen Typen (LCH‑I, LCH‑K, LCH‑M) kann ein Lüfter zur schnelleren Wärmeabfuhr montiert werden.

Leitungsführung & Konstruktionsoptionen
Standard‑ und optionale Konfigurationen: einseitiger oder zweiseitiger Leitungs­austritt, Leitungen mit Stecker oder Crimp, Edelstahl‑Befestigungsplatte, dreiphasige Leitungsführung, kundenspezifische Befestigungsbohrungen und Leitungs­austritte. Länge, Höhe, Breite und Lamellenprofil können angepasst werden.

Verfügbare LCH‑M Modelle (Auswahl)
Beispiel: LCH‑MX1024 (L = 60 mm nominell; Temperaturoptionen: 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C). Verschiedene Suffixe (MX10xx, MX20xx, MX30xx, MX40xx) decken unterschiedliche Längen/Leistungs‑/Temperaturkombinationen im Bereich 12 V–600 V ab.

Technische Merkmale

• Produktfamilie: PTC‑Wärmeleiter (LCH‑Serie)
• Typischer Leistungsbereich: 6 W – 2000 W
• Typische Oberflächentemperatur: 60°C – 240°C
• Spannungsoptionen: AC/DC 12 V – 520 V Standard, bis 600 V bei ausgewählten Modellen
• Gehäuse: Aluminium für Lamellentypen
• Anschlussleitung: 22 AWG, 210 mm (Standard)
• Spezialfunktionen: selbstregelndes PTC‑Verhalten, mehrstufiges Heizen, optionaler Lüfter
• Kundenspezifische Anpassungen möglich (Abmessungen, Lamellen, Leitungs­austritt, Anschlüsse; Werkzeugkosten möglich)
