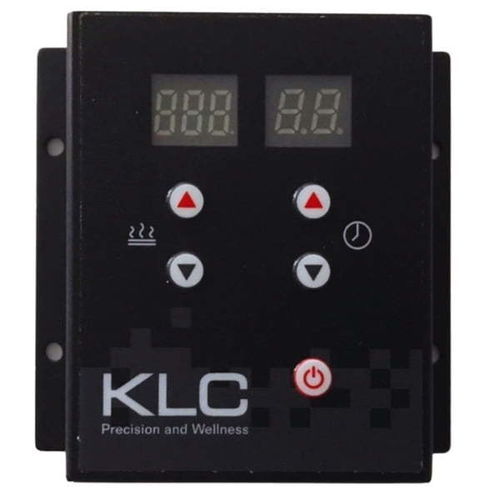

Befehlsgerät DTC series

Produktübersicht
Der digitale Temperatur‑Zeit‑Regler (DTC-Serie) von KLC ist ein kompakter Front‑Panel‑Regler für Labortests, Raumheizung und Prozess‑Temperaturregelung. Er ist kompatibel mit KLC‑Heizelementen wie ultradünnen flexiblen Heizern, Ferninfrarotheizern, PTC‑Lufterhitzern und PTC‑Wärmeleitern.

Funktionen

• Digitale Front‑Einstellung mit LED‑Anzeige
• Temperatur‑ und Zeitsteuerung mit automatischer Speicherung vorheriger Einstellungen
• Timer einstellbar von 30 min bis Dauerbetrieb (Anzeige 99)
• Präzise Temperaturregelung ±1℃; Auflösung 1℃
• Verfügbar als vorverdrahtete, Steckverbinder‑ oder Klemmen‑Version
• Kompatibel mit KLC‑Heizgeräten

Modelle & Typen

• Modelle: DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• Typen: AC110V vorverdrahtet; AC110V Steckverbinder; AC220V vorverdrahtet; AC220V Steckverbinder; AC90–250V Klemmen

Grundlegende Spezifikationen

• Abmessungen: 65 x 90 x 26 mm
• Gehäuse: Aluminium-Außengehäuse
• Eingangsspannung (Serie): DC12V–24V / AC100V–120V / AC200V–240V
• Frequenz: 60Hz (50Hz Option)
• Max. Strom: DC <10A; AC <4A (modellabhängig)
• Abtastrate: 100 ms
• Betriebsumgebung: -20℃ bis 55℃; 0–80% RH (ohne Kondensation/Vereisung)
• Temperaturregelbereich (Serie): typ. 1 bis 150℃; modelabhängig bis 285℃
• Sensor: NTC (AC nicht isoliert); NTC-Kabeltypisch 80 cm

DTC-A3B285-0204B — Modellangaben

• Eingangsspannung: AC90–250V
• Frequenz: 50/60Hz
• Max. Strom: 4A
• Regelverfahren: EIN/AUS (P=0)
• Temperaturregelbereich: -24 bis 285℃ (1℃ Schritte)
• Zeitsteuerung: 1–5 (30‑min Einheiten) / 5–99 (1‑h Einheiten); 99 = Dauerbetrieb
• Abtastrate: 100 ms

Bedienhinweise

• EIN/AUS: einmal drücken zum Einschalten; 2 s gedrückt halten zum Ausschalten. Bei Spannung aber kein Betrieb blinkt der Punkt der Zeit-Anzeige
• Temperaturtasten: ▲ erhöht um 1℃; ▼ verringert um 1℃; gedrückt halten für kontinuierliche Änderung. Anzeige zeigt nach 4 s die gemessene Temperatur
• Zeittasten: ▲ / ▼ passen in 0,5 h oder 1 h Schritten an; 99 = Dauerbetrieb
• Anschlüsse: NTC‑PIN für Sensor; AC‑Eingangs‑PIN; AC‑Ausgangs‑PIN für Last

Hinweise

• Marke: KLC Corporation
• Anwendungen: geeignet für Laborausrüstung, HVAC‑Prototypen, Prozessmaschinen und Produkttemperaturregelung
