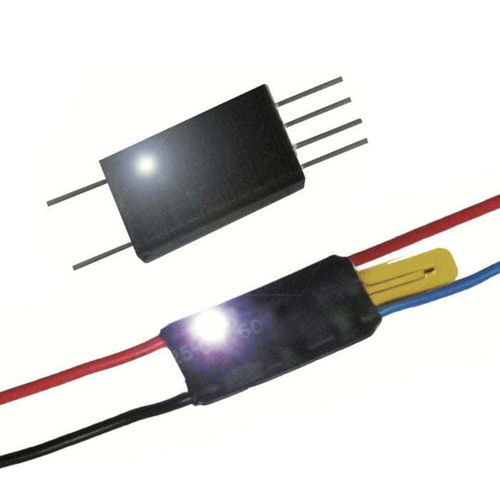

Temperatur-Kontrollmodul / LED MT series

programmierbarfür Industrieanwendungenkompakt

Produktübersicht
Die MT-Serie ist ein patentiertes, kompaktes Mikro-Modul zur Temperatur- und Zeitsteuerung, das Heizfunktionen in platzbegrenzte Produkte integriert, ohne die Leiterplatte neu zu gestalten. Unterstützt anpassbare EIN/AUS-Temperaturgrenzen und Timer-Einstellungen; über 10.000 Standardkonfigurationen verfügbar. Kompatibel mit ultradünnen, flexiblen Heizfolien und PTC-Heizelementen mit geringem Einschaltstrom.

Merkmale

• Kompaktes Gehäuse: 20 x 10 x 3 mm — geeignet für enge Einbauräume
• Einfache Integration: kein zusätzlicher Regler oder größere Schaltungsänderungen erforderlich
• Flexible Stromversorgung: DC 3,7–24 V (USB / Batterie-kompatibel)
• Schnelle Abtastung: <100 ms; Temperaturgenauigkeit ±2℃
• Steuermodi: Konstanttemperatur, Grenzwert (EIN/AUS), Timer, Zyklentimer
• Hohe Konfigurierbarkeit: Temperaturgrenzen, Timer 1–1440 min, Zyklen 1–99; >10.000 Varianten
• Sicherheitshinweis: Bei externen Netzteilen Kondensator 100–220 µF empfohlen

Modell- und Funktionsunterschiede
Modell | Funktion | Temperaturbereich (℃) | Timerbereich (Min) | Zyklentimer
MT | Konstanttemperaturregelung | -30℃ ~ 120℃ (erweiterbar bis 180℃) | – | –
MTT | Konstanttemperatur + Timer | -30℃ ~ 120℃ (erweiterbar bis 180℃) | 1 ~ 1440 (24 Std.) | –
MTR | Temperaturbegrenzungsregelung | -30℃ ~ 120℃ (erweiterbar bis 180℃) | – | –
MTTR | Temperaturbegrenzung + Timer | -30℃ ~ 120℃ (erweiterbar bis 180℃) | 1 ~ 1440 (24 Std.) | –
MTC | Konstanttemperatur + Zyklentimer | -30℃ ~ 120℃ (erweiterbar bis 180℃) | – | 1 ~ 99 (kontinuierlicher Zyklus anpassbar)
MTTC | Konstanttemperatur + Zyklus + Timer | -30℃ ~ 120℃ (erweiterbar bis 180℃) | 1 ~ 1440 (24 Std.) | 1 ~ 99 (kontinuierlicher Zyklus anpassbar)

MT-Serie — Standarddaten

• Abmessungen (L×B×T): 20 x 10 x 3 mm
• Eingangsspannung: DC 3,7–24 V
• Netzfrequenz: 50/60 Hz
• Max. Ausgangsstrom: ≤4 A (10 A kurzzeitig ≤30 s)
• Abtastzeit: <100 ms
• Temperaturgenauigkeit: ±2℃
• Feuchtigkeitsbereich: 0–80% RH (keine Kondensation)
• Regelbereich: -30℃ bis 120℃ (erweiterbar bis 180℃)
• Betriebstemperatur Gerät: -40℃ bis 80℃
• Anzeige: LED
• NTC-Sensorvarianten: 0 / 25 / 50 mm

MT-Modelle — Beispiel-Temperaturen
Beispiele (Auszug):
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃ (Sondermodell)

Hinweise zu Modellen

• Standardmodelle haben kürzere Lieferzeiten; Sondermodelle bis 180℃ erhältlich.
• Max. Strom variiert je nach Typ (z. B. ~2,5 A Typ A; 4 A Typ D). Weitere Spezifikationen auf Anfrage.
• Feineinstellungen möglich: 1℃-Schritte und 1-Minuten-Inkremente bis 24 Std. oder kontinuierliche Zyklen.

Anwendungen

• Industrielle Geräte, die Temperatur- und Zeitsteuerung auf kleinem Raum erfordern
• Beispiele: medizinische Heizmodule, tragbare Heizsysteme, optische Beheizung, Umweltregelung mit PTC, Integration ultradünner Heizfolien

Technische Zusammenfassung

• Produktfamilie: MT / MTT / MTR / MTTR / MTC / MTTC
• Modi: Konstanttemperatur, Begrenzung, Timer, zyklisch, kombiniert
• Timer: kontinuierlich oder 1–1440 min; Zyklen 1–99
• Stromversorgung: DC 3,7–24 V; empfohlenes Kondensator 100–220 µF bei externem Netzteil
