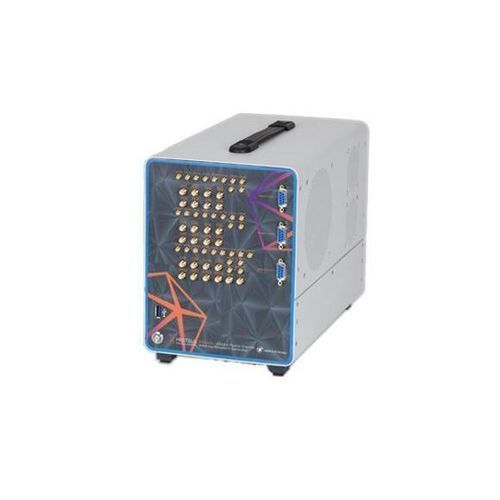

Arbiträr-Wellenform-Generator P9482D

RFkompakttragbar

Überblick
Die Tabor Proteus-Familie ist eine Plattform fortschrittlicher RF-Arbitrary-Waveform-Generatoren und Transceiver auf SDR-Architektur. Sie integriert schnelle DACs (direct-to-RF-fähig), optionale ADCs, FPGA-Verarbeitung und PCIe-Datenpfade, um Echtzeiterfassung, Analyse und bedingte Wellenformgenerierung für Anwendungen wie elektronische Kriegsführung (EW), Radarzielsimulation, Quantensteuerung und Forschung zu zukünftigen drahtlosen Systemen zu ermöglichen.

Wesentliche Merkmale

• Modulares Design, das von wenigen Kanälen bis zu Hunderten synchronisierter Kanäle skaliert
• Hohe Abtastraten und Direct‑to‑RF‑Erzeugung
• Großer Wellenformspeicher und schnelles PCIe‑Streaming
• Integrierte digitale IQ‑Modulatoren und Demodulatoren
• Hervorragendes Phasenrauschen- und Störspektrumverhalten
• Echtzeit‑Feedback‑Kontrollsystem für bedingte Wellenformgenerierung

Modular, skalierbar und kompakt
Basierend auf PXIe/PXIe‑Architektur bietet das Proteus‑Modul hohe Kanal­dichte (mehrere Generatorausgänge + Digitizer‑Eingänge) auf kleinem Raum und ermöglicht synchronisierte, phasenkohärente Mehrkanal‑Systeme, geeignet für EW‑Simulation, Qubit‑Kontrolle und Massive‑MIMO‑Forschung.

Ultraschneller Datentransfer
Proteus nutzt einen leistungsfähigen PCIe‑Backplane für bidirektionalen Wellenformspeicher‑Transfer, unterbrechungsfreies Streaming für lange reale Sequenzen und Echtzeit‑Wellenform‑Updates. Dadurch werden gängige Bandbreiten‑ und Speicherknoten für kontinuierliche, nicht wiederholende Gefährdungsszenarien und Hochdurchsatz‑Physikexperimente beseitigt.

Echtzeit‑Feedback‑Kontrollsystem
Proteus integriert DAC und ADC in einer FPGA‑gesteuerten Architektur, um Rundlauf‑Latenzen zum Host‑PC zu eliminieren. Das ermöglicht bedingte Wellenformgenerierung und deterministische Closed‑Loop‑Antworten, geeignet für Radarziel‑Erzeugung, DRFM‑ähnliches Verhalten und Echtzeit‑Quantenkontrollschleifen.

Aufgabengetriebene nichtlineare Wellenformsequenzierung
Proteus implementiert eine Task Table (bedingte Zustandsmaschine) anstelle eines einfachen linearen Sequencers. Eintreffende, vom Empfänger verarbeitete Daten können unmittelbar logikbasierte Wellenformsprünge mit minimaler Latenz auslösen, wodurch intelligente, latenzarme Antworten wie kohärent modifizierte Echos für die Simulation bewegter Ziele möglich werden. Die Plattform ist programmierbar mit Python, MATLAB, C oder LabVIEW.

Technische Spezifikationen

• Handelsbezeichnung: P9482D
• Hersteller / Marke: Tabor Electronics
• Kurzbezeichnung / Produktfamilie: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Abtastrate (DAC): bis zu 9 GS/s
• Digitale Auflösung: 16‑Bit interne Sample‑Darstellung
• Modulkonfiguration (wie gelistet): 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Wellenformspeicher: pro Modul konfigurierbar; Optionen 4GS, 8GS und bis zu 16GS auf der Plattform
• Optionaler Digitizer (AWT): 5.4 GS/s Single, 2.7 GS/s Dual, ADC‑Option 12 Bit
• Direct Output (DO1): Direct‑Output‑Option 9 GHz BW
• Streaming (STM): Streaming‑Fähigkeit bis zu 6 GS/s
• Marker: Basis‑Marker plus MRK1‑Option für x4 zusätzliche Marker
• Trigger‑Jitter‑Option (LTJ1): ultra‑niedriger Trigger‑Jitter (~200 ps typisch)
• Granularitätsoption (G1): Option für geringe Wellenform‑Granularität
• Trigger‑Eingangsoption (TRG): schnellere Trigger‑Eingabe (50 MHz statt 10 MHz)
• FPGA‑Programmierbarkeit: benutzerprogrammierbare FPGA‑Cores und High‑Level‑FPGA‑Programmierungsoptionen
• PCIe: Hochgeschwindigkeits‑PCIe‑Backplane für schnellen Wellenformtransfer und Streaming
• Kanäle: Modulfamilie skaliert auf viele Kanäle über Chassis
• Anwendungen: EW‑Szenarien, Radarzielsimulation (RTS/DRFM‑ähnlich), Quanten/Qubit‑Steuerung & Auslesung, massive MIMO und Breitband‑Kommunikationstests
