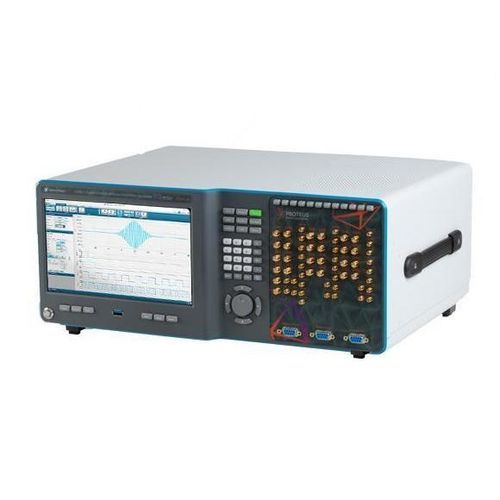

Signal-Generator P9482B

Arbiträr-WellenformRFkompakt

Produktfamilie
Die Tabor Proteus-Familie umfasst Instrumente auf Basis einer fortschrittlichen SDR-Architektur, die hochschnelle Wellenformgeneration und optionale Digitalizer-Funktionalität zu einem reaktiven Transceiver für RF-Anwendungen kombiniert. Sie unterstützt Direct-to-RF-Generierung, Echtzeit-Feedback und skalierbare Mehrkanal-Deployments für EW-Szenariosimulation, Qubit-Steuerung und Next‑Gen Wireless-Kommunikation.

Produktzusammenfassung
9GS/s 16 Bit 8GS Speicher 2 Kanäle 8 Marker RF AWG Tischgerät

Wesentliche Merkmale

• Modulares Design, skalierbar von wenigen Kanälen bis zu hunderten Kanälen
• Schneller PCIe-Datentransferbus für bidirektionales Wellenform-Streaming
• Bis zu 16 GS Wellenformspeicher in der Proteus-Familie (plattformabhängig)
• Integrierte digitale IQ-Modulatoren und -Demodulatoren (DUC/DDC)
• Hervorragende Phasenrausch- und Spurious-Performance
• Echtzeit-Feedback-Steuerungssystem ermöglicht konditionelle Wellenform-Generierung

Ausführliche Beschreibung
Die Proteus-Architektur integriert einen hochleistungsfähigen RF-DAC (bis zu 9 GS/s bei RF-DAC-Modellen) mit einem optionalen Hochgeschwindigkeits-ADC (z. B. 5,4 GS/s Digitizer) und einem leistungsfähigen FPGA, um einen geschlossenen Arbitrary Waveform Transceiver (AWT) zu schaffen. Die Plattform unterstützt deterministische, latenzarme Verarbeitung im FPGA, um konditionelle Wellenformsequenzierung und Echtzeitreaktionen auf empfangene Signale zu ermöglichen. Typische Anwendungsfälle: Radarzielsimulation, Erzeugung von Szenarien für elektronische Kampfführung, Mehrkanal-Quantenexperiment-Steuerung und Massive MIMO-Forschung.

Funktionen (ausgewählt)

• Modular, skalierbar und kompakt — PXIe-basierte modulare Architektur packt mehrere Generatorausgänge und Digitalizer-Eingänge in ein sehr kleines Formfaktor für synchronisierte, phasenkohärente Mehrkanalsysteme.
• Ultra-schneller Datentransfer — optimierte PCIe/Streaming-Architektur für bidirektionalen Wellenformspeichertransfer, PDW-Echtzeitverarbeitung und unterbrechungsfreies Streaming für lange reale Sequenzen.
• Echtzeit-Feedback-Steuerungssystem — integrierte ADC + DAC + FPGA reduzieren Round-Trip-Latenzen und unterstützen konditionelle Wellenformgenerierung sowie Closed-Loop-Kontrolle für Hochgeschwindigkeitsanwendungen.
• Task-gesteuerte nichtlineare Wellenformsequenzierung — Task Table (Zustandsmaschine) ermöglicht sofortige Sprünge zwischen Wellenformsegmenten basierend auf Echtzeitempfangseingängen und erlaubt intelligente, latenzarme Reaktionen (z. B. DRFM-ähnliche Echos, Doppler-Verschiebungen, verzögerte Echos).

Bestellübersicht (Tabelle)
Modell: P9482B — Beschreibung: 9GS/s 16 Bit 8GS Speicher 2 Kanäle 8 Marker RF AWG Tischgerät

Optionen (Tabelle)
DC2 — DC-Ausgang für IQ-Baseband-Anwendungen
DJ2 — Dynamic Jump Input
MRK2 — x8 zusätzliche Marker
LTJ2 — Ultra niedriger Trigger-Jitter (200 ps typ.)
G2 — Option niedrige Wellenform-Granularität (für bestimmte Module)
SEC — Austauschbare SSD-Option für Sicherheitsanforderungen
SSD — Zusätzlich werkseitig duplizierte SSD für Option SEC
AWT — Optionale 5,4 GS/s Single / 2,7 GS/s Dual-Channel 12-bit Digitizer (Arbitrary Waveform Transceiver Option)
STM — Streaming-Option bis zu 3 GS/s
TRG — Schnellere Trigger-Eingang (50 MHz statt 10 MHz)
WE — 1 Jahr Garantieerweiterung (Standardgarantie 3 Jahre)
CAL — 17025 Kalibrierung

Anwendungen & typische Einsatzzwecke

• Simulation und Test von elektronischer Kampfführung und Radar (Echtzeit-Impulserkennung und Echoerzeugung)
• Quantenexperimente: Mehrkanal-Qubit-Steuerung und Messung mit Closed-Loop-Feedback
• Massive MIMO, Phased-Array- und Beamforming-Entwicklung und -Test
• Breitbandige Signalerzeugung und -analyse für Funkstandards (WiFi, 5G/6G) und NMR/medizinische Forschung

technische Merkmale / Spezifikationen

• Abtastrate (DAC): bis zu 9 GS/s (modellabhängig)
• Analoge Stichprobengenauigkeit: 16 Bit (interne Sample-Breite)
• Speicher: 8 GS Standard (Familie unterstützt bis zu 16 GS Speicherkonfigurationen)
• Kanäle (Generator): 2 Kanäle (Modell P9482B)
• Marker: 8 Marker
• Optionaler Digitizer (AWT): 5,4 GS/s Single, 2,7 GS/s Dual-Channel, 12 Bit (Option AWT)
• Architektur: PXIe / PCIe Backplane für Hochgeschwindigkeits-Streaming und Synchronisation
• Integrierte digitale IQ-Modulation / DUC und DDC-Funktionen
• Echtzeit-FPGA-basierte Rückkopplung und konditionelle Wellenformgenerierung
• Task Table: konditionelle nichtlineare Wellenformsequenzierung (latcharme Zustandsmaschine)
• Streaming-Option: STM (bis zu 3 GS/s Streaming-Fähigkeit)
• Trigger-Eingang: Standard und optional schnellerer TRG (50 MHz)
