Signalverstärker 3180

PXI-Kartenmit StromausgangBreitband

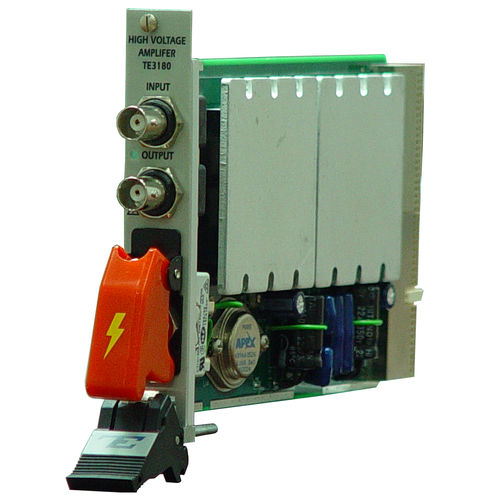

Das Modell 3180 wurde als universeller Breitband- und Hochspannungsverstärker entwickelt, wobei jedoch bestimmte Anwendungsfälle im Blickfeld standen. Es bietet eine wählbare Verstärkung von bis zu x50 bei Amplituden von -90 V bis +90 V und einem Ausgangsstrom von 150 mA. Mit einer Großsignalbandbreite von bis zu 300 kHz und einer Kleinsignalbandbreite von bis zu 1 MHz eröffnet der neue TE3180 neue Möglichkeiten, um Anforderungen zu erfüllen, die bisher im PXI-Format nicht realisierbar waren – ohne Kompromisse bei Bandbreite und Signalintegrität. PXI-Karte mit einfacher Breite Anstiegsgeschwindigkeit bis zu 120 V/µs Merkmale Löst häufige Probleme Ein häufiges Problem bei PXI-Geräten ist die Unfähigkeit, hohe Spannungen zu erzeugen, was auf niedrige Versorgungsspannungen zurückzuführen ist. Beispielsweise beziehen Wellenformgeneratoren oder ähnliche Signalquellen ihre Energie aus 12-V-Versorgungsspannungen. Folglich können sie keine Signale über 10 Vp-p an 50 Ω erzeugen. Das Modell 3180 löst dieses Problem durch den Einsatz von DC/DC-Wandlern zur Erhöhung der Versorgungsspannungen, was zusammen mit kundenspezifischen Bauteilen und einem einzigartigen Design die Verstärkung von Eingangssignalen auf 180 Vp-p an 0,1 Ω ermöglicht. Sicherheit Sicherheit spielte bei der Entwicklung des Modells 3180 eine wichtige Rolle. Der Hochspannungspfad zur Verstärkerschaltung wird durch einen mechanischen Schalter an der Frontplatte gesperrt, und eine versehentliche Anlegung hoher Leistung an das Prüfobjekt (UUT) wird durch eine Sicherheitsverriegelung verhindert. Das Modell 3180 gibt erst dann Hochspannungssignale aus, wenn die Sicherheitsverriegelung gelöst und der Hochspannungsschalter in die Position „ON“ geschaltet wurde.
