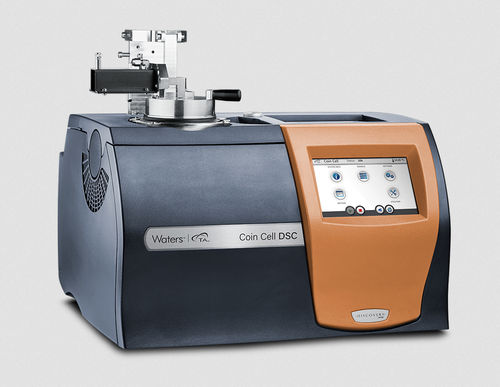

Differenzkalorimeter

Hochtemperaturisothermhochempfindlich

Kurzbeschreibung
Das Dynamische Differenzkalorimeter für Knopfzellen (Coin Cell DSC) ermöglicht die direkte thermische Analyse vollständig montierter 2032‑Knopfzellen ohne Demontage. Es ermittelt Einschalttemperatur, Energieabgabe und Reaktionswärme und unterstützt kombinierte thermische und elektrochemische Auswertungen für Batterie‑Sicherheits‑ und Leistungsprüfungen.

Hauptvorteile

• Direkte Prüfung vollständig montierter 2032‑Knopfzellen ohne Demontage
• Schnelle Erkennung von Einschalttemperatur, Reaktionsmechanismen, Reaktionswärme und Abgasindikationen
• Gleichzeitige Erfassung thermischer und elektrochemischer Signale für Sicherheits‑ und Leistungsanalysen
• Vollständige Charakterisierung von −80 °C bis 600 °C (kühlsystemabhängig)

Funktionen

• Hochempfindlicher Sensor zur präzisen Messung von Einschalttemperatur und Wärmefluss
• Weiter Temperaturbereich: −80 °C bis 600 °C (systemabhängig)
• Knopfzellenkapsel gewährleistet Sensor‑Kontakt bis zum Zellversagen
• Kompatibel mit Evolved Gas Analysis (EGA): MS, FTIR, GC‑MS
• Spannungsüberwachung für Ladezustands‑ und Kurzschlussanalyse
• Farbiger App‑ähnlicher Touchscreen zur Steuerung

Knopfzellenkapsel

• Kompatibel mit 2032 und allen Knopfzellen mit 20 mm Durchmesser
• Standardkapseln erhalten das thermische Signal über den gesamten Probenbereich
• Zykluskapseln optimieren den Wärmefluss bei isothermen Zyklen
• 20 mm Aluminium‑Tiegel für Materialproben verfügbar

Duale Testmodi

• Scan‑Modus: bewertet thermische Überbeanspruchung, Zersetzung, Einschalttemperatur, Reaktionswärme und Material‑Kreuzreaktionen
• Isothermer Modus: ermittelt Wärmefluss bei SEI‑Bildung, Lade/Entladevorgängen, Überladung und Tiefentladung

Evolved Gas Analysis (EGA)

• Kompatible Techniken: Massenspektrometrie (MS), FTIR, Gaschromatographie‑Massenspektrometrie (GC‑MS)

Elektrochemische Verbindung

• Unterstützt Anschlüsse für Spannungsüberwachungsgeräte zur Erfassung elektrischer Signale
• Schnittstellen zu Batterie‑Cyclern für Zyklusstudien
• Kompatibel mit Potentiostaten für elektrochemische Experimente

Software und Daten

• TRIOS™ Software für Steuerung, Datenerfassung und kombinierte thermisch/elektrochemische Analyse
• Integrierte Coin‑Cell‑Vorlagen, intuitive Visualisierung und automatisierte Berichte
• Datenexport (JSON) für LIMS‑Integration und unbegrenzte Fernzugriffs‑Lizenzen

Spezifikationen

• Baseline Flatness: ≤ 500 μW
• Baseline‑Wiederholgenauigkeit: ≤ 100 μW
• Temperaturbereich: −80 °C bis 600 °C (abhängig vom Kühlsystem)
• Temperaturgenauigkeit: ±0,1 °C
• Temperaturpräzision: ±0,05 °C
• Enthalpiepräzision: ±1 %
• Aufheizgeschwindigkeit: 0,01 °C bis 20 °C/min

Instrumentenfunktionen (Zusammenfassung)

• Farbiger App‑ähnlicher Touchscreen (inklusive)
• EGA‑Fähigkeit (inklusive)
• Elektrochemische Analyse (ECA): optional

Pan‑Optionen (Zusammenfassung)

• 20 mm Aluminium‑Tiegel — bis 600 °C
• Coin Cell DSC Standardkapsel — bis 600 °C
• Coin Cell DSC Zykluskapsel — bis 60 °C mit ECA

Hinweise

• [1] Temperaturbereich abhängig vom gewählten Kühlsystem (FACS oder RCS)
• [2] Genauigkeit und Präzision gemessen mit Indium‑Standard und 20 mm Aluminium‑Tiegel
