Schneidemaschine für Titan TCNC series

für Stahlfür Metallservogesteuert

Produktbeschreibung

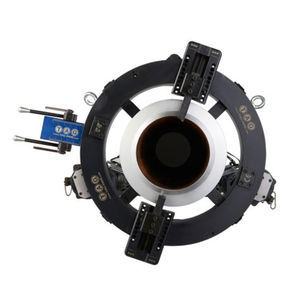

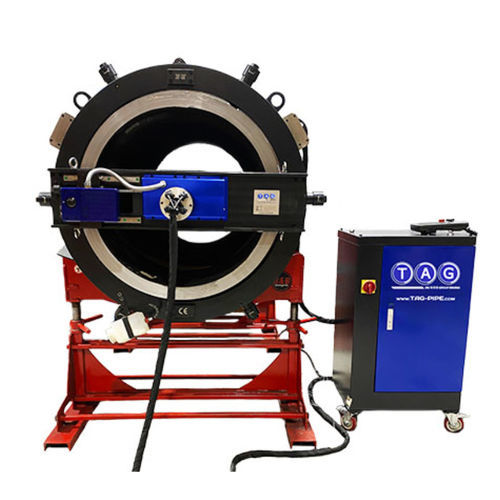

Die TAG Split Frame Clamshell CNC Crossbar vereint fortschrittliche CNC‑Präzision mit umfangreichen Bearbeitungsfunktionen für Fasen, Gegenbohren, Schweißnahtentfernung, Flanschvorbereitung, Außendrehen und Dichtflächenbearbeitung von Wärmetauschern. Entwickelt zur Integration in TAG TSFC‑Serie Split‑Frame‑Klappschalen, ermöglicht sie komplexe Bearbeitungen in einer Aufspannung und verfügt über eine kabelgebundene 7" Touchscreen‑Fernbedienung für Vorort‑Anpassungen.

Produktvorteile

• CNC‑Genauigkeit auf geteiltem Rahmen: Einpunktige, vollständig programmierbare CNC‑Querbalken für konstante Profile und Oberflächenqualitäten an TSFC‑Klappschalen.
• Effizienz in einer Aufspannung: Einmal montieren zum Schruppen und vollständigen CNC‑Vorbereiten ohne Umpositionierung, Verringerung von Durchlaufzeit und Handling‑Risiken.
• Echte X/Z‑Interpolation: Zwei bürstenlose Achsantriebe steuern Weg und Geometrie der Fase für V/J‑, Verbund‑ und Sonderformen.
• Breite Prozessabdeckung: Außen V/J‑Fase, Innenfase, Verbundfase, Gegenbohren, Schweißnahtentfernung, Flanschbearbeitung/-vorbereitung (ebene Fläche, erhöhte Fläche, RTJ‑Nut, männlich/weiblich), NORSOK‑Flanschbearbeitung, Außendrehen, Radiusvorbereitung und Dichtflächenbearbeitung.
• Benutzergesteuerte Programmierung: 7" kabelgebundene Touchscreen‑Fernbedienung mit intuitiver, lizenzfreier Software; Einstellung von Drehzahl, Vorschub, Schnitttiefe und Bahnen während der Bearbeitung.
• Stabile, ratterfreie Schnitte: Servogesteuerte Rotation und robuste Querbalken‑Architektur verbessern Oberflächenqualität und reduzieren Nacharbeit.
• Controller & Stromversorgung: Dreiphasiger 380–480 V Elektroregler mit Servomotor für gleichmäßiges Drehmoment und reproduzierbare Drehzahlregelung.
• Materialien: Geeignet für Stähle, exotische Legierungen, Titan und andere harte Werkstoffe bei gleichzeitiger Schonung der Werkzeugstandzeit.
• Feldintegration: Drop‑in‑Kompatibilität mit TAG TSFC‑Rahmen für schnelle Inbetriebnahme.

Spezifikationen - Teile‑Tabelle
Teil Nr. | Beschreibung | Arbeitsbereich ID min bis OD max | Split‑Frame Teil Nr. | Bereich (OD) | Controller‑Kit Teil Nr.
TCNCCB20 | H&S CNC Controlled Cross Bar for HSSFC20 | 168 – 470 mm / 6,6 – 18,5" | TSFC20R | 355,6 – 508 mm / 14 – 20" | TCNCCDE16-3P
TCNCCB24 | H&S CNC Controlled Cross Bar for HSSFC24 | 273 – 590 mm / 10,7 – 23,2" | TSFC24R | 457,2 – 609,6 mm / 18 – 24" | TCNCCDE16-3P
TCNCCB30 | H&S CNC Controlled Cross Bar for HSSFC30 | 457 – 780 mm / 18 – 30,7" | TSFC30R | 609,6 – 762 mm / 24 – 30" | TCNCCDE25-3P
TCNCCB36 | H&S CNC Controlled Cross Bar for HSSFC36 | 610 – 925 mm / 24 – 36,4" | TSFC36R | 762 – 914,4 mm / 30 – 36" | TCNCCDE25-3P
TCNCCB42 | H&S CNC Controlled Cross Bar for HSSFC42 | 762 – 1.080 mm / 30 – 42,5" | TSFC42R | 914,4 – 1.067 mm / 36 – 42" | TCNCCDE25-3P
TCNCCB48 | H&S CNC Controlled Cross Bar for HSSFC48 | 914 – 1.240 mm / 36 – 48,8" | TSFC48R | 1.067 – 1.219 mm / 42 – 48" | TCNCCDE25-3P
TCNCCB60 | H&S CNC Controlled Cross Bar for HSSFC60 | 1.219 – 1.535 mm / 48 – 60,4" | TSFC60R | 1.220 – 1.524 mm / 48 – 60" | TCNCCDE25-3P
TCNCCB75 | H&S CNC Controlled Cross Bar for HSSFC75 | 1.600 – 1.930 mm / 63 – 76" | TSFC75R | 1.524 – 1.910 mm / 60 – 75" | TCNCCDE25-3P

Technische Merkmale / Spezifikationen

• Arbeitsbereich (allgemein): 168 – 1.930 mm o/d (6,6 – 76 in o/d) je nach Modell.
• Kompatible Rahmen: Für Integration mit TAG TSFC‑Split‑Frame‑Klappschalen entwickelt.
• Bearbeitungsfunktionen: Außen/Innenfasen, Gegenbohren, Schweißnahtentfernung, Flanschvorbereitung, Außendrehen, Radiusvorbereitung, Dichtflächenbearbeitung.
• Antriebe & Steuerung: Servogesteuert, echte Zwei‑Achsen‑Interpolation X/Z; einpunktige, voll programmierbare CNC‑Traversen.
• Controller & Strom: Dreiphasig 380–480 V mit Servomotor; dedizierte Controller‑Kits pro Modell.
• Fernbedienung: 7" kabelgebundene Touchscreen‑Fernbedienung mit lizenzfreier Software (Einstellung Drehzahl, Vorschub, Schnitttiefe, Bahnen).
• Materialien: Geeignet für Stähle, exotische Legierungen, Titan und harte Werkstoffe.
• Betriebliche Vorteile: Einmalige Montage, wiederholbare Geometrien, schweißfertige Oberflächen, stabile Schnitte und feldtaugliche Kompatibilität.
