Programmierbare orbitale Rohrschneidemaschine TSFC series

hydraulischkaltAnfasen

Produktübersicht

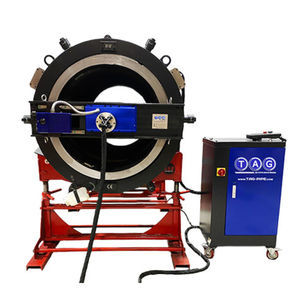

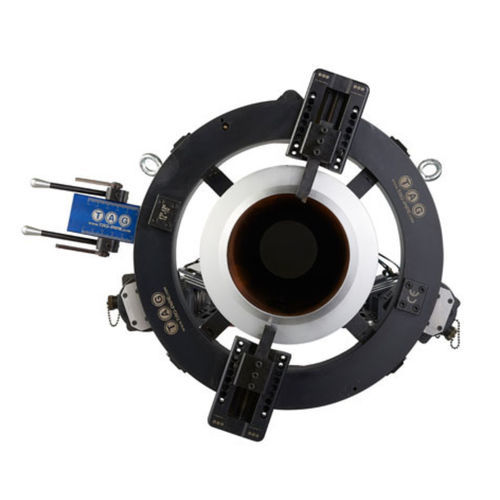

Die TAG Split Frame Clamshell ist eine tragbare Kalttren­n- und Anfasmaschine zur Rohrvorbereitung im Werkstatt‑ und Vor-Ort‑Einsatz. Sie führt präzises Schneiden, Anfasen, Planen und Senken an Rohraußendurchmessern von 1" bis 48" (modellabhängig) aus. Leichtes Aluminiumgehäuse, gehärteter Stahl-Innenzahnkranz auf robusten Lagern, breite gehärtete Spannfüße mit Messmarkierungen und bei größeren Modellen außenliegende Teleskopbacken. Verfügbare Antriebsoptionen: Pneumatik, Hydraulik, Elektro und Servo-Elektro; modulare Werkzeugschlitten ermöglichen die Anpassung an Baustähle, Edelstähle und Sonderlegierungen.

Merkmale und Vorteile

• Modellreihe für 1" (25,4 mm) bis 48" (1.220 mm) o/d; kundenspezifische Sondergrößen möglich.
• Antriebsoptionen: pneumatisch, hydraulisch, elektro (110/220 V) und NC-Servo.
• Einstellbare Hochleistungs-Lager (TAG Nockenrollen-System) für Feineinstellung und gleichmäßige Rotation.
• Schnelles, wiederholbares Einrichten durch gehärtete Spannfüße mit bündigem Sechskantkopf und klaren Messmarkierungen.
• Schnecken‑ und Kronenvorschub für gleichmäßige Druckverteilung, reduzierte Vibration und geringeren Werkzeugverschleiß.
• Modulare Werkzeugschlitten für Schneiden, Anfasen, Planen und Senken.
• Teleskopbacken und größere Spannfüße (55 x 115 mm, wo zutreffend) für verbesserte Stabilität.
• Zweibolzen-Motorbefestigung und kundenspezifischer Metallkoffer mit Schaumstoffeinlagen bis TSFC24.

Spezifikationen (Modelle: TSFC3, TSFC6, TSFC8, TSFC12, TSFC16, TSFC18, TSFC20, TSFC24, TSFC30, TSFC36, TSFC42, TSFC48)
Beschreibung | TSFC3 | TSFC6 | TSFC8 | TSFC12 | TSFC16 | TSFC18 | TSFC20 | TSFC24 | TSFC30 | TSFC36 | TSFC42 | TSFC48
Verriegelungsbereich (Zoll) | 1 – 3" | 1 – 6" | 2 – 8" | 6 – 12" | 10 – 16" | 12 – 18" | 14 – 20" | 18 – 24" | 24 – 30" | 30 – 36" | 36 – 42" | 42 – 48"
Verriegelungsbereich (MM) | 33,4 – 88,9 mm | 33,4 – 168,3 mm | 60,3 – 219,1 mm | 168,3 – 323,9 mm | 273,0 – 406,4 mm | 323,9 – 457,0 mm | 355,6 – 508,0 mm | 457,0 – 610,0 mm | 609,6 – 762 mm | 762 - 914,4 mm | 914,4 – 1.066,8 mm | 1.066,8 – 1.219,2 mm
Ringgewicht | 12 kg | 23 kg | 32 kg | 46 kg | 53 kg | 58 kg | 62 kg | 76 kg | 183 kg | 204 kg | 242 kg | 323 kg
Werkzeugkasten Hub | 30 mm / 1.18" | 60 mm / 2.36" | 60 mm / 2.36" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54"
Positionen Motorhalter | 1 qty | 1 qty | 1 qty | 1 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 4 qty | 4 qty
Positionen Striker Montage | 1 qty | 1 qty | 1 qty | 2 qty | 3 qty | 3 qty | 3 qty | 3 qty | 3 qty | 4 qty | 4 qty | 5 qty
Lagergröße | S | S | S | S | S | S | S | S | L | L | L | L
Größe Verzahnung | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98"
Pneumatische Leerlaufdrehzahl | 5 – 44 rpm | 5 – 36 rpm | 5 – 28 rpm | 5 – 21 rpm | 5 – 18 rpm | 5 – 17 rpm | 5 – 16 rpm | 5 – 15 rpm | 1 – 8 rpm | 1 – 8 rpm | 1 – 7 rpm | 1 – 6 rpm
Elektrische Leerlaufdrehzahl | 5 – 40 rpm | 5 – 20 rpm | 5 – 16 rpm | 5 – 12 rpm | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A.
Servoelektrische Leerlaufdrehzahl | k.A. | 1 – 45 rpm | 1 – 36 rpm | 1 – 27 rpm | 1 – 23 rpm | 1 – 21 rpm | 1 – 19 rpm | 1 – 18 rpm | 1 – 9 rpm | 1 – 9 rpm | 1 – 8 rpm | 1 – 7 rpm
Hydraulische Leerlaufdrehzahl | k.A. | 5 – 30 rpm | 5 – 28 rpm | 5 – 25 rpm | 5 – 20 rpm | 5 – 19 rpm | 5 – 17 rpm | 5 – 16 rpm | 1 – 8 rpm | 1 – 8 rpm | 1 – 8 rpm | 1 – 8 rpm
Pneumatische Motorleistung | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 1,85 PS | 3,5 PS | 3,5 PS | 3,5 PS | 3,5 PS
Doppelte pneumatische Motorleistung | k.A. | k.A. | k.A. | k.A. | 3,7 PS | 3,7 PS | 3,7 PS | 3,7 PS | 7 PS | 7 PS | 7 PS | 7 PS
Elektrische Leistung Motor | 1900 Watt | 1900 Watt | 1900 Watt | 1900 Watt | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A.
Einzelner Servo Motor Leistung | k.A. | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw
Hydraulische Motorleistung | k.A. | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS | 5,4 PS
Spannung / Frequenz | 110 / 220 V – 50/60 Hz (modellabhängig)
Arbeitsluftdruck | 90 psi / 6,5 bar (alle Modelle)
Luftschlauch Anschluss | 1/2" (kleinere Modelle) ; 3/4" (TSFC30 und größer)
Luftverbrauch (Doppelt x2) | 50 cfm / 1400 LPM (kleine Modelle) ; 90 cfm / 2500 LPM (große Modelle)
Vorschub pro Umdrehung | 0,2 mm / 0,008" (alle Modelle)
Verriegelungssystem | Modular (TSFC3–TSFC24) ; Teleskopisch (TSFC30–TSFC48)

Charakteristiken / Technische Daten

• Arbeitsbereich: 1"–48" o/d (25,4–1.220 mm) je nach Modell.
• Leichtes Aluminiumgehäuse mit Stahl-Innenzahnkranz auf robusten Lagern.
• Gehärtete Spannfüße mit Messmarkierungen für schnelles Einrichten, auch bei unrunden Rohren.
• Verschiedene Antriebsoptionen und Motorleistungen je nach Modell.
• Schnecken- und Kronenvorschub TAG für gleichmäßige Lastverteilung.
• Modulare Werkzeugaufnahmen für Schneiden, Anfasen, Planen und Senken.
